- Xy Lanh Hai Thanh Dòng CXS Có Khóa Phía Sau - SMC

Xy Lanh Hai Thanh Dòng CXS Có Khóa Phía Sau - SMC

Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023

Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023




THƯỜNG ĐƯỢC MUA CÙNG
Thông số kỹ thuật xi lanh thanh kép sê-ri CXS có khóa phía sau

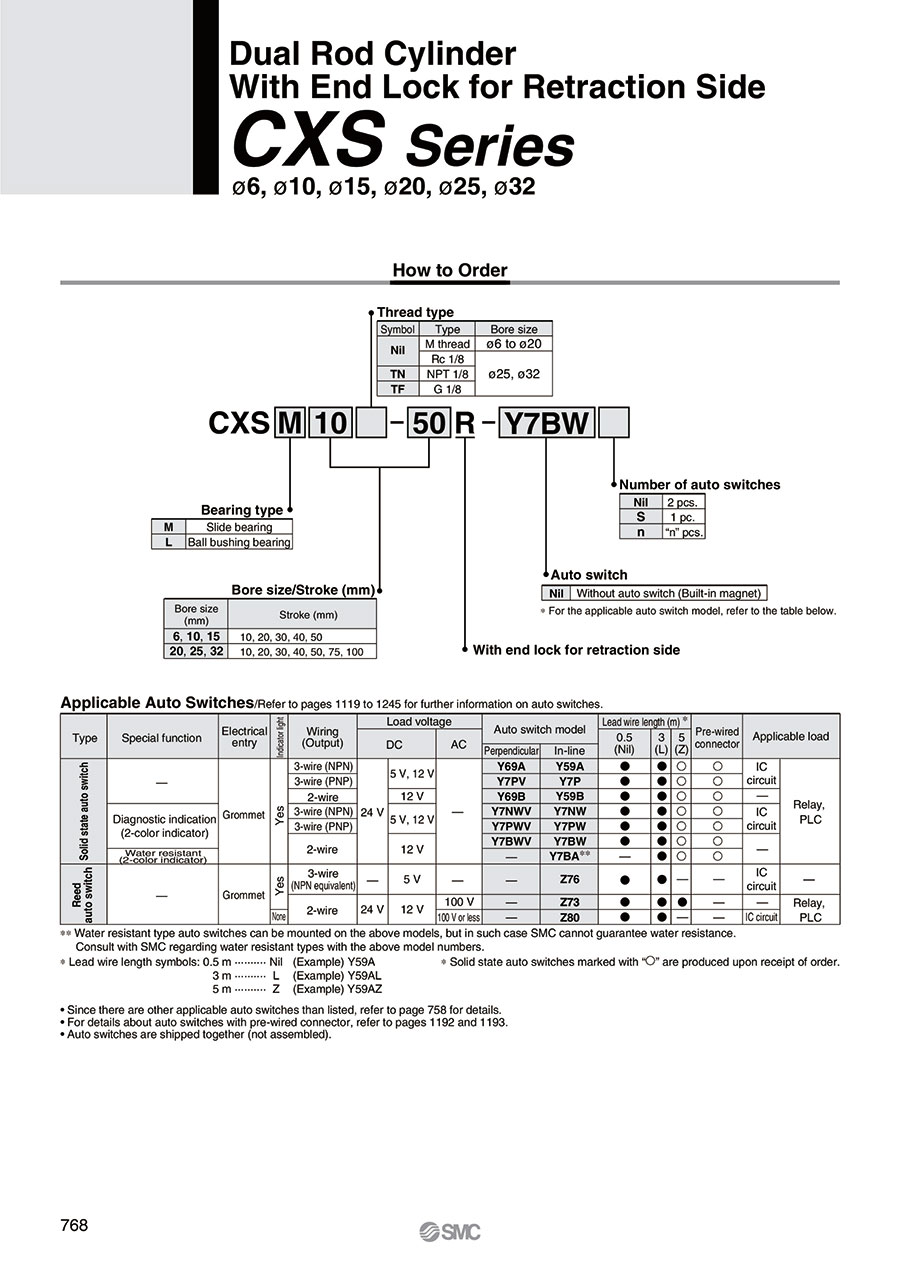

Ký hiệu số mô hình

Ký hiệu số mô hình
thông số kỹ thuật
Đường kính trong Ống Nối (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
---|---|---|---|---|---|---|
Dịch | Không khí (không bôi trơn) | |||||
Sức ép bằng chứng | 1,05 MPa | |||||
Áp suất vận hành tối đa | 0,7 MPa | |||||
Áp suất vận hành tối thiểu | 0,15 MPa | 0,1 MPa | 0,05 MPa | |||
Nhiệt độ môi trường và chất lỏng làm việc | -10°C đến 60°C (không đóng băng) | |||||
tốc độ pít-tông | 30 đến 300 mm/giây | 30 đến 800 mm/giây | 30 đến 700 mm/giây | 30 đến 600 mm/giây | ||
đệm | Đệm cao su | |||||
Phạm vi điều chỉnh hành trình | 0 đến -5 mm so với hành trình tiêu chuẩn | |||||
Kích thước cổng | M5 × 0,8 | RC 1/8 | ||||
Loại mang | Ổ trượt, ổ bi (cùng kích thước cho cả hai) | |||||
Động năng cho phép | 0,0023 J | 0,064 J | 0,095 J | 0,17 J | 0,27 J | 0,32 J |
Ví dụ sơ đồ

Sơ đồ: CXSM6 (ổ trượt)

Sơ đồ: CXSM10 đến 32 (ổ trượt)
Linh Kiện
Con số | Tên | Vật Liệu | Vật Liệu |
---|---|---|---|
1 | gắn nhà ở | Hợp kim nhôm | Nhôm anodized cứng |
2 | Thanh piston A | Thép carbon* | mạ crom cứng |
3 | Thanh piston B | Thép carbon* | mạ crom cứng |
4 | thanh che | Hợp kim nhôm chịu lực | - |
5 | Đĩa ăn | Hợp kim nhôm | nhôm anodized |
6 | pít-tông A | Hợp kim nhôm | xử lý cromat |
7 | pít-tông B | Hợp kim nhôm | xử lý cromat |
số 8 | van điều tiết | urêtan | - |
9 | Nam châm | - | - |
10 | bu lông cản | Thép carbon | mạ niken |
11 | đai ốc lục giác | Thép carbon | kẽm cromat |
12 | Bu Lông Lục Giác Chìm | thép crom | kẽm cromat |
13 | Bu Lông đầu ổ cắm lục giác | thép crom | kẽm cromat |
14 | Vòng giữ | thép đặc biệt | phốt phát tráng |
15 | van điều tiết | urêtan | - |
16 | Phích cắm | thép crom | mạ niken |
17 | pít-tông đóng gói | NBR | - |
18 | que đóng gói | NBR | - |
19 | vòng chữ O | NBR | - |
20 | Bộ giữ kín | Hợp kim nhôm | - |
21 | miếng đệm cổng | Hợp kim nhôm | - |
22 | Bi thép | thép đặc biệt | mạ crom cứng |
*Thép không gỉ cho CXSM6.
Xi lanh thanh kép sê-ri CXS có khóa phía sau Kích thước ví dụ

Bản vẽ có kích thước: ø6 (cỡ lỗ 6‑mm)
(Đơn vị: mm)
Người mẫu | Đột quỵ | z | S | SS | ZZ |
---|---|---|---|---|---|
CXS□6-10 | 10 | 15 | 23 | 55 | 68,5 |
CXS□6-20 | 20 | 20 | 33 | 65 | 78,5 |
CXS□6-30 | 30 | 25 | 43 | 75 | 88,5 |
CXS□6-40 | 40 | 30 | 53 | 85 | 98,5 |
CXS□6-50 | 50 | 35 | 63 | 95 | 108,5 |

một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Xi lanh (Ống Nối) Đường kính trong (Ø) | Đột quỵ (mm) | Môi trường, Ứng dụng | Loại chủ đề cổng | Công Tắt tự động | Dây Kim Loại dẫn | Số lượng công tắc | Loại ổ trục | Thông số kỹ thuật tùy chỉnh |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CXSL6-10R | 3.564.294 VNĐ | 1 miếng) | 32 ngày | 6 | 10 | Tiêu chuẩn | Bu Lông M | không có công tắc | - | - | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BALSALE | 6.387.734 VNĐ 5.633.981 VNĐ | 1 miếng) | 31 ngày | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BA | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BALS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BA | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BAZ | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BA | 5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BAZS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BA | 5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BW | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 0,5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWL | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWLS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 0,5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWV | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 0,5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWVL | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWVLS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWVS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 0,5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWVZSALE | 7.713.000 VNĐ 5.352.822 VNĐ | 1 miếng) | 32 ngày | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWVZS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BWV | 5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWZ | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7BWZS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7BW | 5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NW | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 0,5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWL | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWLS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 0,5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWV | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 0,5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWVL | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWVLS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWVS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 0,5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWVZ | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWVZS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NWV | 5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWZ | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7NWZS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7NW | 5 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7P | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7P | 0,5 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7PL | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7P | 3 | 2 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7PLS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7P | 3 | 1 | Loại vòng bi ống lót | Không có | |
CXSL6-10R-Y7PS | - | 1 miếng) | Báo giá | 6 | 10 | Tiêu chuẩn | Bu Lông M | Y7P | 0,5 | 1 | Loại vòng bi ống lót | Không có |
