Xi Lanh Chặn, Chiều Cao Lắp Đặt Cố Định Sê-ri RSQ - SMC

Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023

Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023




THƯỜNG ĐƯỢC MUA CÙNG

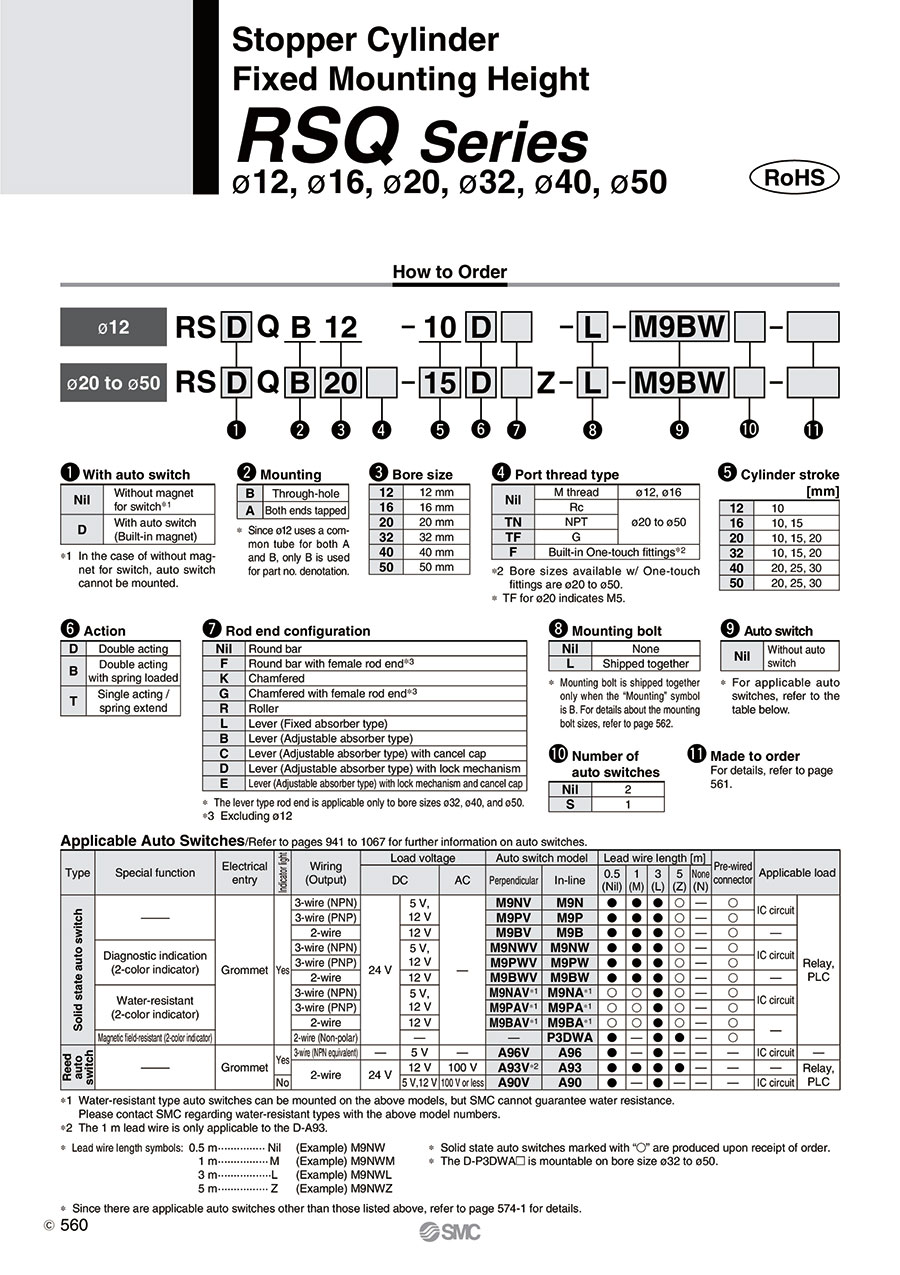

Xi lanh chặn, Chiều cao lắp cố định Sê-ri RSQ Thông số kỹ thuật

Tròn thanh tròn hình dáng bên ngoài

Loại Cần Gạt hình thức bên ngoài

Loại con lăn hình dáng bên ngoài

Loại vát hình dáng bên ngoài
thông số kỹ thuật
Đường kính trong Ống Nối (mm) | 16 | 20 | 32 | 40 | 50 |
---|---|---|---|---|---|
Hoạt động | Loại tác động kép, Loại tác động kép với loại lò xo, Loại kéo dài lò xo tác động đơn | ||||
Dịch | Hàng không | ||||
Sức ép bằng chứng | 1,5 MPa | ||||
Áp suất vận hành tối đa | 1,0 MPa | ||||
Nhiệt độ môi trường và chất lỏng | Không có công tắc tự động: -10°C đến 70°C (Không đóng băng) Với công tắc tự động: -10°C đến 60°C (Không đóng băng) | ||||
bôi trơn | Không cần thiết (không bôi trơn) | ||||
đệm | Đệm cao su | ||||
Dung sai chiều dài hành trình | +1,4* 0 | ||||
tốc độ pít-tông | 50 đến 500 mm/giây | ||||
Gắn | Thông qua thân cây / Cả hai đầu khai thác |
* Dung sai độ dài hành trình không bao gồm độ lệch của cản.
Bàn nét tiêu chuẩn
(Đơn vị: mm)
Đường kính trong Ống Nối | Cấu hình Rod-End | |
---|---|---|
Tròn Thanh tròn, Loại vát cạnh, Loại con lăn | Loại Cần Gạt | |
16 | 10, 15 | - |
20 | 10, 15, 20 | - |
32 | 10, 15, 20 | |
40 | 20, 25, 30 | 20, 25, 30 |
50 |
Lò xo Force (Loại kéo dài lò Lò xo tác dụng đơn)
(Đơn vị: N)
Đường kính trong Ống Nối (mm) | Mở rộng | rút lại |
---|---|---|
16 | 4,9 | 14,9 |
20 | 3.4 | 14,9 |
32 | 8,8 | 18,6 |
40, 50 | 13.7 | 27,5 |
*Chỉ áp dụng cho các cấu hình đầu thanh tròn, vát mép và con lăn.
kích thước
Hình này cho thấy một thanh piston mở rộng. Kích thước bên ngoài của loại lò xo tác động kép và loại kéo dài lò xo tác động đơn giống như đối với loại tác động kép.
(Đơn vị: mm)
Cấu hình đầu thanh: Loại Cần Gạt (Cố định) / Gắn xuyên lỗ

Đường kính trong của Ống Nối : 32 mm / RS□QB32□-□DLZ (loại tác động kép)
Cấu hình đầu thanh: Loại Cần Gạt (Loại Bộ Điêu Chỉnh hấp thụ năng lượng) / Gắn xuyên lỗ

Đường kính trong của Ống Nối 32 mm / Kích thước RS□QB32□-□DBZ (loại tác động kép)
Cấu hình đầu thanh: Loại Cần Gạt (Loại Bộ Điêu Chỉnh hấp thụ năng lượng), với cơ chế khóa / Gắn xuyên lỗ

Đường kính trong của Ống Nối 32 mm / Kích thước RS□QB32□-□DDZ (loại tác động kép)
*Xem danh mục của nhà sản xuất để biết thông tin sản phẩm khác với thông tin chi tiết ở trên.
Thận trọng về kích thước
*1: Đối với loại tác động đơn, khớp nối một chạm chỉ ở đầu thanh.
*2: Vị trí của chiều rộng trên các mặt phẳng (K) là tùy ý và không cố định.
Cấu hình đầu thanh: Loại Cần Gạt (loại có thể điều chỉnh hấp thụ năng lượng) / Gắn xuyên lỗ với cơ chế khóa / Chỉ lắp xuyên lỗ
* Hình vẽ cho biết kích thước khi chốt điều chỉnh được hạ xuống (ở mức hấp thụ năng lượng tối đa). Các kích thước có dấu hoa thị (*) thay đổi khi chốt điều chỉnh được nâng lên (mức hấp thụ năng lượng giảm).
ø32 mm: *30° → *20°, *10,5 → *9, *5 → *6
ø40 mm, ø50 mm: *24° → *16°, *13.5 → *11.5, *14 → *16
*Xem danh mục của nhà sản xuất để biết thông tin sản phẩm khác với thông tin chi tiết ở trên.

một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Phương pháp vận hành xi lanh | Hình dạng Thân chính | Xi lanh (Ống Nối) Đường kính trong (Ø) | Đột quỵ (mm) | Áp lực vận hành (MPa) | thông số kỹ thuật | giá đỡ | Loại chủ đề cổng | Công Tắt tự động | Dây Kim Loại dẫn | Số lượng công tắc | Loại giá đỡ | Hình Dạng Đầu Ren đầu que | Vật Liệu Ống Nối | Thông số kỹ thuật tùy chỉnh | Đặc điểm kỹ thuật tùy chỉnh (vị trí cổng) | chiều dài Dây Cáp (m) | Loại trình kết nối |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RSDQA16-15DZSALE | 1.923.000 VNĐ 1.334.562 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 16 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Bu Lông M | Không có | - | - | Cả hai đầu khai thác | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQA32-15DZ-J79CZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 32 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | J79C | 5 | 2 chiếc. | Cả hai đầu khai thác | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB16-10DZSALE | 1.900.000 VNĐ 1.318.600 VNĐ | 1 miếng) | 4 ngày) | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 16 | 10 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Bu Lông M | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB16-15DZSALE | 1.923.000 VNĐ 1.334.562 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình khối] Hình khối | 16 | 15 | - | Tích hợp nam châm | Không gắn bu-lông | Bu Lông M | Không có | Không có | Không có | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / alumite cứng | Không có | Không có | - | Không có | |
RSDQB16-15DZ-M9BLSALE | 3.597.000 VNĐ 2.496.318 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 16 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Bu Lông M | M9B | 3 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB16-15DZ-M9NWV | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 16 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Bu Lông M | M9NWV | 0,5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-10DZSALE | 1.968.000 VNĐ 1.365.792 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 10 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-10DZ-A93S | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 10 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | A93 | 0,5 | 1 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-10DZ-F7BVZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 10 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | F7BV | 5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-15DFZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Sợi chỉ cái dạng thanh Tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-15DZSALE | 1.991.000 VNĐ 1.381.754 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-15DZ-M9BVZSALE | 3.257.600 VNĐ 2.827.597 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | M9BV | 5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-15DZ-M9BWVZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 15 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | M9BWV | 5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DFZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Sợi chỉ cái dạng thanh Tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DFZ-L | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Vận chuyển với bu lông gắn kết | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Sợi chỉ cái dạng thanh Tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DFZ-L-M9B | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Vận chuyển với bu lông gắn kết | Rc | M9B | 0,5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Sợi chỉ cái dạng thanh Tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DGZ-L-M9BSALE | 3.181.300 VNĐ 2.805.907 VNĐ | 1 miếng) | 37 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Vận chuyển với bu lông gắn kết | Rc | M9B | 0,5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Loại vát thanh cuối chủ đề nữ | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DKZ-M9BWSALE | 3.167.200 VNĐ 2.793.470 VNĐ | 1 miếng) | 37 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | M9BW | 0,5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | loại vát | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DZSALE | 2.013.000 VNĐ 1.397.022 VNĐ | 1 miếng) | 32 ngày | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | Không có | - | - | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20-20DZ-M9BWSDPC | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | Rc | M9BW | Đầu nối phích cắm dây M12-4 chân A (phím thông thường) / 0,5 | 2 chiếc. | Xuyên lỗ (tiêu chuẩn) | Tròn thanh tròn | Hợp kim nhôm / nhôm anodized cứng | - | - | - | - | |
RSDQB20TF-20DZ | - | 1 miếng) | Báo giá | [Tác động kép] Diễn xuất kép | [Hình dạng khối] Tấm xi lanh | 20 | 20 | 1.0 | Tích hợp nam châm | Không gắn bu-lông | g | Không có |
