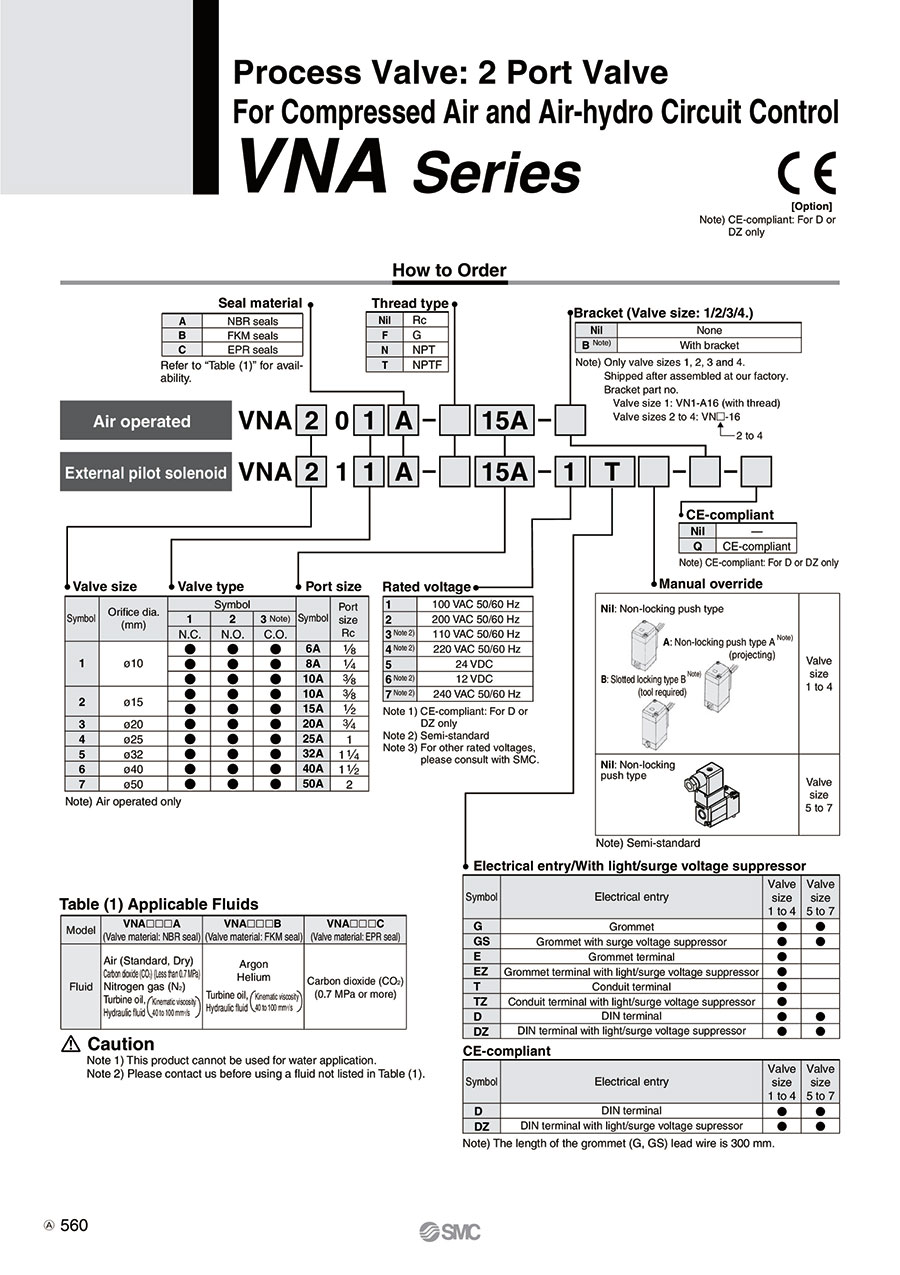

Van Xử Lý, Van 2 Cổng Cho Khí Nén Và Điều Điều Khiển Mạch Khí-Thủy Dòng VNA - SMC

bộ phận thành phần

* Phần 3 và 4 dành cho việc lựa chọn thành phần van.

Nguyên tắc hoạt động

Dành cho VNA□01□, □11□ (Loại N.C.)

• Khi van điện từ điều khiển 8 không được cấp điện (hoặc khi không khí thoát ra từ cổng 12 (P1) của loại vận hành bằng không khí), van 4 được liên kết với pít-tông 5 được đóng thông qua tác động của lò xo hồi vị 7.

Để mở van

• Khi van điện từ thí điểm được cấp điện (hoặc khi không khí có áp suất đi vào qua cổng 12 (P1) của loại vận hành bằng không khí), không khí thí điểm đi vào bên dưới pít-tông sẽ di chuyển lên trên, mở van.

Để đóng van

• Khi nguồn điện cho van điện từ thí điểm bị cắt (hoặc khi chất lỏng cạn kiệt từ cổng 12 (P1) của loại vận hành bằng không khí), không khí thí điểm dưới pít-tông cạn kiệt và van đóng lại thông qua tác động của lò xo hồi vị.

Dành cho VNA□02□, □12□ (Loại N.C.)

• Ngược lại đối với loại N.C., khi nguồn điện của van điện từ thí điểm bị tắt (hoặc khi không khí thoát ra từ cổng 10 (P2) của loại vận hành bằng không khí), không được cấp điện, van được giữ mở thông qua lò xo hồi vị. Khi van điện từ thí điểm được cấp điện (hoặc khi không khí có áp suất đi qua cổng 10 (P2) của loại vận hành bằng không khí), van sẽ đóng lại.

VNA□03□ (Loại C.O.)

• Van của C.O. loại không có lò xo hồi, ở vị trí tùy ý khi hết khí qua cổng 12 (P1) và 10 (P2). Khi không khí có áp suất đi vào cổng 12 (P1) (xả ra từ cổng 10 [P2]), van sẽ mở ra. Van đóng lại khi không khí có áp suất đi vào cổng 10 (P2) (khí thải từ cổng 12 [P1]).
