Smooth Cylinder CA2Y Series - SMC

Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023

Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023




THƯỜNG ĐƯỢC MUA CÙNG

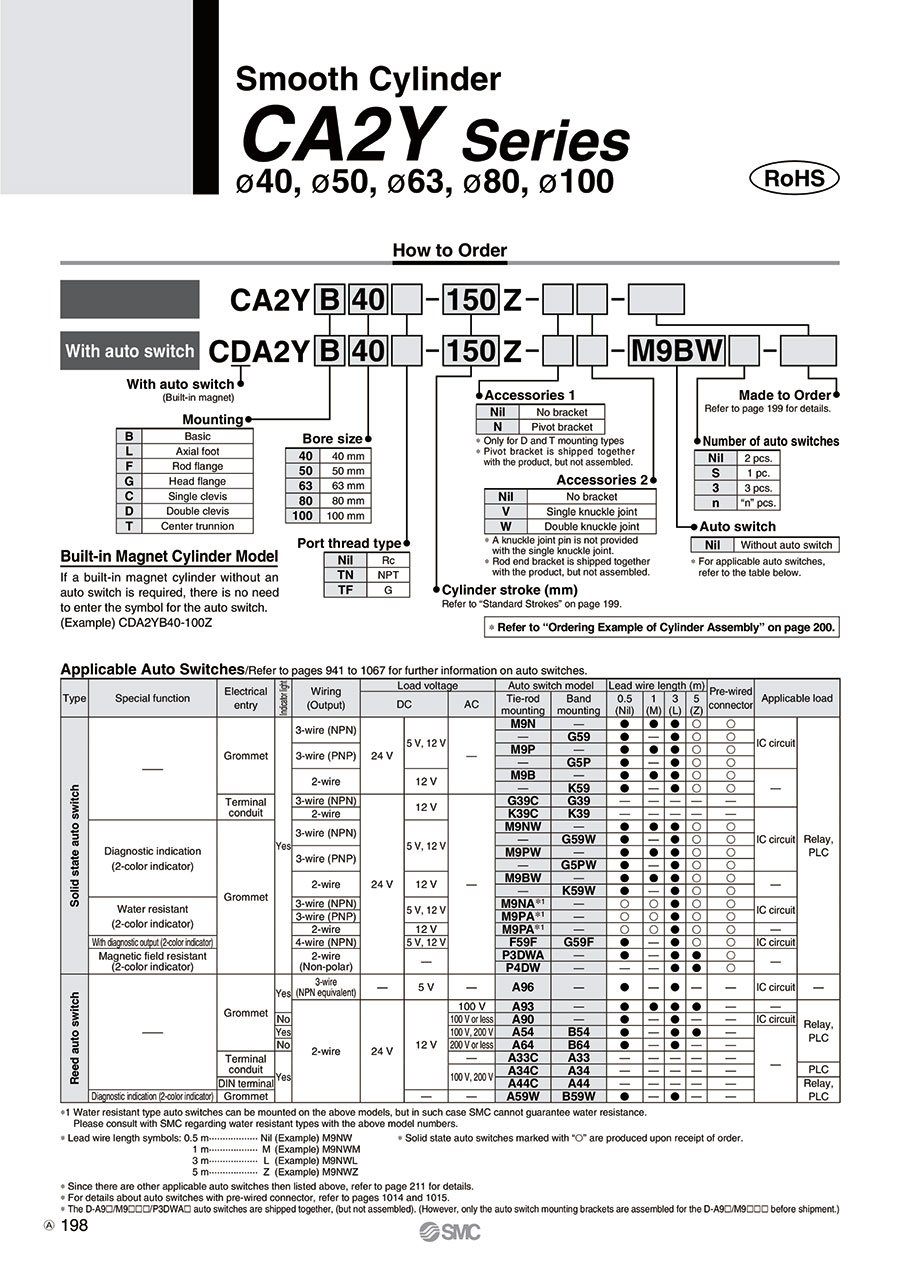

Smooth Cylinder CA2Y Series Specifications

Smooth Cylinder CA2Y Series external appearance

Smooth Cylinder CA2Y Series JIS symbol (without cushion)
Specifications
Tube Inner Diameter (mm) | 40 | 50 | 63 | 80 | 100 |
---|---|---|---|---|---|
Action | Double acting | ||||
Piston Speed | 5 to 500 mm/s | ||||
Fluid | Air | ||||
Proof Pressure | 1.05 MPa | ||||
Maximum operating pressure | 0.7 MPa | ||||
Ambient and Fluid Temperature | Without auto switch: -10°C to 70°C (No freezing) With auto switch: -10°C to 60°C (No freezing) | ||||
Cushioning | None | ||||
Lubrication | Not required (non-lubricated) | ||||
Mount Support Type | Basic type, axial foot type, rod-end flange type, head-end flange type, single clevis type, double clevis type, center trunnion type | ||||
Allowable Leakage Rate | 0.5 L/min (ANR) |
Minimum Operating Pressure
(Units: MPa)
Tube Inner Diameter (mm) | 40 | 50 | 63 | 80 | 100 |
---|---|---|---|---|---|
Minimum Operating Pressure | 0.02 | 0.01 |
Standard Stroke Table
Tube Inner Diameter (mm) | Standard Stroke (mm) | Maximum Manufacturable Stroke (mm) |
---|---|---|
40 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500 | 1,000 |
50, 63 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600 | 1,000 |
80, 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700 | 1,000 |
*The applicable stroke should be confirmed according to the usage. In addition, products that exceed the standard stroke may not be able to fulfill the specifications due to deflection, etc.
Accessories
Mount Support Type | Basic type | Foot type | Rod-end flange type | Head End Flange Type | Single clevis | Double clevis type | Center Trunnion Type | |
---|---|---|---|---|---|---|---|---|
Standard Equipment | Rod End Nut | ● | ● | ● | ● | ● | ● | ● |
Clevis Pin | - | - | - | - | - | ● | - | |
Option | Single Knuckle Joint | ● | ● | ● | ● | ● | ● | ● |
Double knuckle joint (with pin) | ● | ● | ● | ● | ● | ● | ● |
*Refer to the SMC catalog for details on accessories.
Weight Table / Aluminum Tube
(Unit: kg)
Tube Inner Diameter (mm) | 40 | 50 | 63 | 80 | 100 | |
---|---|---|---|---|---|---|
Basic weight | Basic type | 0.73 | 1.06 | 1.53 | 2.73 | 3.71 |
Axial foot type | 0.91 | 1.25 | 1.83 | 3.40 | 4.64 | |
Flange type | 1.09 | 1.48 | 2.28 | 4.18 | 5.57 | |
Single clevis | 0.95 | 1.37 | 2.12 | 3.84 | 5.43 | |
Double clevis type | 0.99 | 1.46 | 2.28 | 4.13 | 5.95 | |
Trunnion Type | 1.08 | 1.51 | 2.29 | 4.28 | 5.93 | |
Additional weight per 50 strokes | All mounting brackets | 0.20 | 0.25 | 0.31 | 0.46 | 0.58 |
Accessories | Single knuckle joint | 0.23 | 0.26 | 0.26 | 0.60 | 0.83 |
Double knuckle joint (with pin) | 0.37 | 0.43 | 0.43 | 0.87 | 1.27 |
Calculation Example: CA2YL40-100Z (axial foot type, ø40 mm, 100 st)
- Basic weight: 0.91 kg
- Additional weight: 0.20 / 50 stroke
- Cylinder stroke: 100 stroke
0.91 + 0.20 × 100/50 = 1.31 kg
Dimensional Drawing
(Units: mm)

Basic type: CA2YB dimensional drawing
Tube Internal Diameter (mm) | A | AL | B | B1 | C | D | E | F | G | H | H1 | J | K | KA |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40 | 30 | 27 | 60 | 22 | 44 | 16 | 32 | 10 | 15 | 51 | 8 | M8 × 1.25 | 6 | 14 |
50 | 35 | 32 | 70 | 27 | 52 | 20 | 40 | 10 | 17 | 58 | 11 | M8 × 1.25 | 7 | 18 |
63 | 35 | 32 | 85 | 27 | 64 | 20 | 40 | 10 | 17 | 58 | 11 | M10 × 1.25 | 7 | 18 |
80 | 40 | 37 | 102 | 32 | 78 | 25 | 52 | 14 | 21 | 71 | 13 | M12 × 1.75 | 10 | 22 |
100 | 40 | 37 | 116 | 41 | 92 | 30 | 52 | 14 | 21 | 72 | 16 | M12 × 1.75 | 10 | 26 |
Tube Internal Diameter (mm) | M | MM | N | P | S | WA | ZZ |
---|---|---|---|---|---|---|---|
40 | 11 | M14 × 1.5 | 27 | 1/4 | 84 | 18.5 | 146 |
50 | 11 | M18 × 1.5 | 30 | 3/8 | 90 | 18.5 | 159 |
63 | 14 | M18 × 1.5 | 31 | 3/8 | 98 | 23 | 170 |
80 | 17 | M22 × 1.5 | 37 | 1/2 | 116 | 28.5 | 204 |
100 | 17 | M26 × 1.5 | 40 | 1/2 | 126 | 28.5 | 215 |
*See the SMC catalog for dimensional drawings and dimensions tables not detailed above.

Part Number | Price | Minimum Order Qty. | Volume Discount | Days to ShipSố ngày giao hàng | Cylinder (Tube) Inner Diameter (Ø) | Stroke (mm) | Operating Pressure (MPa) | Specifications | Port thread type | Auto Switches | Lead Wire | The number of the switches | Swinging Receiving Metal | Rod Tip Metal Fitting | Type of Mount Support |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CA2YB40-50Z | - | 1 Piece(s) | Quote | 40 | 50 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-75Z | - | 1 Piece(s) | Quote | 40 | 75 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-1000Z | - | 1 Piece(s) | Quote | 40 | 1,000 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-100Z | - | 1 Piece(s) | Quote | 40 | 100 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-125Z | - | 1 Piece(s) | Quote | 40 | 125 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-150ZSALE | 2,850,000 VND 1,977,900 VND | 1 Piece(s) | 32 Day(s) | 40 | 150 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-200Z | - | 1 Piece(s) | Quote | 40 | 200 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-220Z | - | 1 Piece(s) | Quote | 40 | 220 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-250Z | - | 1 Piece(s) | Quote | 40 | 250 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-260Z | - | 1 Piece(s) | Quote | 40 | 260 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-300Z | - | 1 Piece(s) | Quote | 40 | 300 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-350Z | - | 1 Piece(s) | Quote | 40 | 350 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-400Z | - | 1 Piece(s) | Quote | 40 | 400 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-450Z | - | 1 Piece(s) | Quote | 40 | 450 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-480Z | - | 1 Piece(s) | Quote | 40 | 480 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-500Z | - | 1 Piece(s) | Quote | 40 | 500 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-600Z | - | 1 Piece(s) | Quote | 40 | 600 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-800Z | - | 1 Piece(s) | Quote | 40 | 800 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB40-900Z | - | 1 Piece(s) | Quote | 40 | 900 | 0.02 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-15Z | - | 1 Piece(s) | Quote | 50 | 15 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-20Z | - | 1 Piece(s) | Quote | 50 | 20 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-50Z | - | 1 Piece(s) | Quote | 50 | 50 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-75Z | - | 1 Piece(s) | Quote | 50 | 75 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-1000Z | - | 1 Piece(s) | Quote | 50 | 1,000 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-100Z | - | 1 Piece(s) | Quote | 50 | 100 | 0.01 to 0.7 | Without magnet | Rc | - | - | - | Without bracket | Without bracket | Basic type | |
CA2YB50-125Z | - | 1 Piece(s) |
