Sê-ri CXSW Loại Thanh Đôi Xi Lanh Thanh Kép - SMC

Chia sẻ:

Cam Kết 100% Sản Phẩm Chính Hãng

Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn

Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác

Hỗ Trợ Kỹ Thuật 24/7

Mô tả sản phẩm

Thông số kỹ thuật Sê-ri CXSW xi lanh thanh kép loại thanh kép

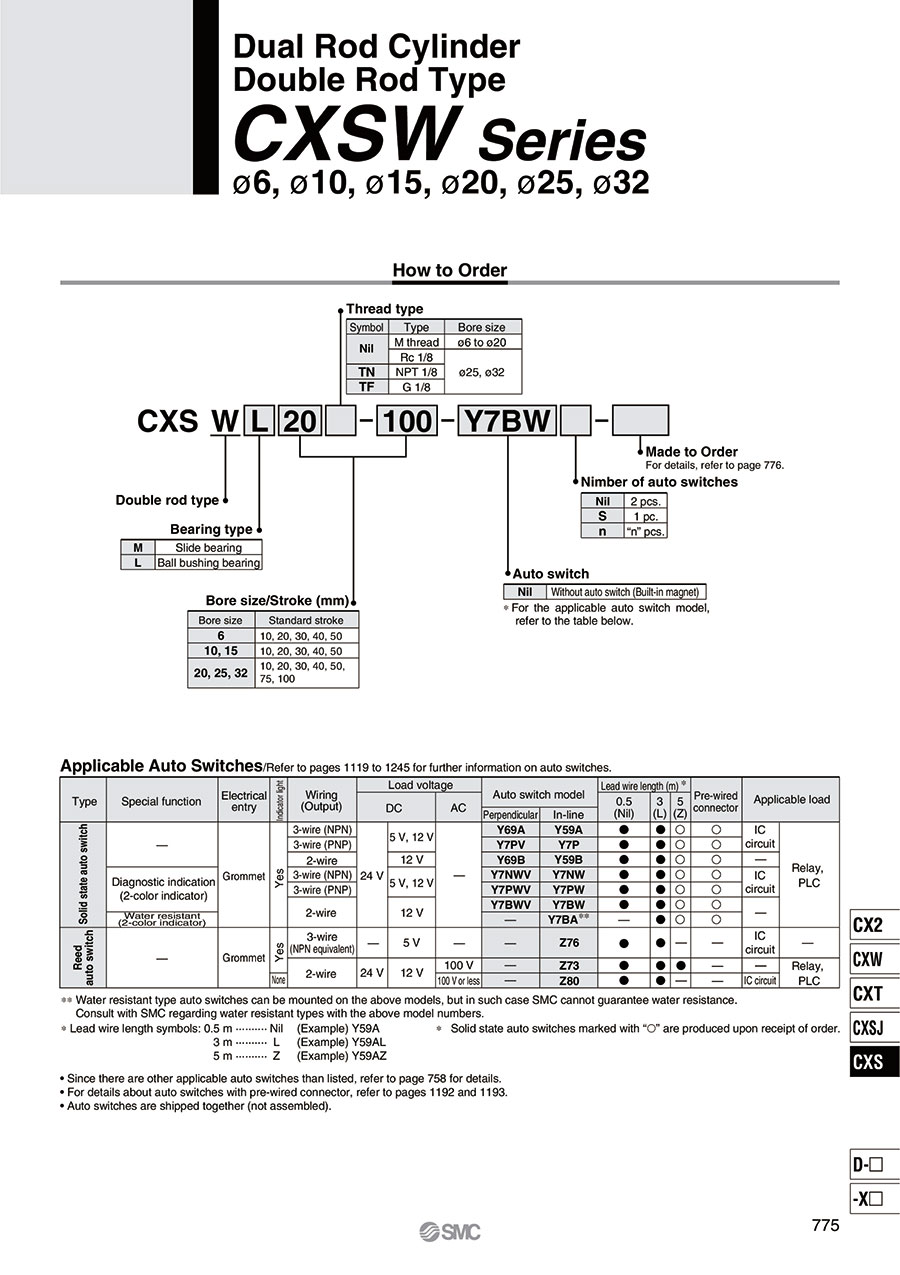

Ký hiệu số mô hình

Ký hiệu số mô hình: hình ảnh

Công Tắt tự động áp dụng

Loại hình	Chức năng đặc biệt	Thoát Dây Kim Loại	Đèn báo	Đấu dây (đầu ra)	tải điện áp	Tự động chuyển đổi số mô hình	^*Chiều dài dây dẫn (m)	Đầu nối có dây trước	Tải áp dụng
DC	AC	ổ cắm dọc	ổ cắm bên	0,5 (Không)	3 (L)	5 (Z)
Thể rắn Tự động công tắc	-	Vòng Cách Điện	Có	3 dây (NPN)	24 V	5 V, 12 V	-	Y69A	Y59A	●	●	○	○	mạch vi mạch	Rơle, Plc
3 dây (PNP)				Y7PV		5 V, 12 V		Y7P	●	●	○	○		mạch vi mạch
2- Dây Kim Loại				12 V		Y69B		Y59B	●	●	○	○	-
Dấu hiệu chẩn đoán (chỉ báo 2 màu)	3 dây (NPN)			5 V, 12 V		Y7NWV		Y7NW	●	●	○	○	mạch vi mạch
	3 dây (PNP)			5 V, 12 V		Y7PWV		Y7PW	●	●	○	○	mạch vi mạch
	2- Dây Kim Loại			12 V		Y7BWV		Y7BW	●	●	○	○	-
Sản phẩm cải thiện khả năng chống nước (chỉ báo 2 màu)	2- Dây Kim Loại			12 V		-		^**Y7BA	-	●	○	○	-
Cây lau Tự động công tắc	-	Vòng Cách Điện	Có	3 dây (NPN tương đương)	-	5 V	-	-	Z76	●	●	-	-	mạch vi mạch	-
2- Dây Kim Loại			Có	24 V	12 V	100 V	-	Z73	●	●	●	-	-	Rơle, Plc
2- Dây Kim Loại			NA	24 V	12 V	100 V trở xuống	-	Z80	●	●	-	-	mạch vi mạch	Rơle, Plc

* Công tắc tự động loại chống nước có thể được gắn vào các mẫu trên, nhưng không thể đảm bảo khả năng chống nước.
Kiểm tra với nhà sản xuất về các loại chống nước để biết số kiểu trên.
*Ký hiệu chiều dài dây dẫn
0,5 m…………… Không ký hiệu (Ví dụ) Y59A
3 m…………… L (Ví dụ) Y59AL
5 m…………… Z (Ví dụ) Y59AZ

Thông số kỹ thuật đặt hàng

Ký hiệu chỉ thị	Thông số kỹ thuật/nội dung
-XB11	loại hành trình dài

Bàn thông số kỹ thuật

Đường kính trong Ống Nối (mm)	6	20	25
chất lỏng áp dụng	Không khí (không bôi trơn)
Sức ép bằng chứng	1,05 MPa
Áp suất vận hành tối đa	0,7 MPa
Áp suất vận hành tối thiểu	0,15 MPa	0,1 MPa
Nhiệt độ môi trường và nhiệt độ chất lỏng làm việc	-10°C đến 60°C (không đóng băng)
vận hành tốc độ piston	50 đến 500 mm/giây
đệm	Cản trước là tiêu chuẩn ở cả hai đầu
Phạm vi điều chỉnh hành trình	0 đến 10 mm so với hành trình tiêu chuẩn (đầu kéo dài 5 mm, đầu rút lại 5 mm)
Kích thước cổng	M5 × 0,8		RC 1/8
Loại mang	Ổ trượt, ổ bi (cùng kích thước cho cả hai)

Nét tiêu chuẩn

(Đơn vị: mm)

Người mẫu	hành trình tiêu chuẩn	đột quỵ dài
CXSW□6	10, 20, 30, 40, 50	-
CXSW□10	10, 20, 30, 40, 50	75, 100, 125, 150
CXSW□15	10, 20, 30, 40, 50	75, 100, 125, 150
CXSW□20	10, 20, 30, 40, 50, 75, 100	125, 150, 175, 200
CXSW□25
CXWS□32

* Nét dài sẽ được thực hiện theo đơn đặt hàng. (-XB11)

bản vẽ kết cấu

CXSWM / Bản vẽ kết cấu ổ trượt

CXSWL / Bản vẽ kết cấu ổ trục bi

Bản vẽ kết cấu pít-tông

bộ phận thành phần

Con số	Sự mô tả	Vật Liệu	Ghi chú
1	nhà ở	Hợp kim nhôm	Anodize cứng
2	Thanh piston A	Thép carbon	mạ crom cứng
3	Thanh piston B	Thép carbon	mạ crom cứng
4	thanh Đầu Bịt	Hợp kim nhôm chịu lực	-
5	Đĩa ăn	Hợp kim nhôm	Anodize cứng
6	pít-tông A	Hợp kim nhôm	xử lý cromat
7	pít-tông B	Hợp kim nhôm	xử lý cromat
số 8	Nam châm	-	-
9	bu lông cản	Thép carbon	mạ niken
10	đai ốc lục giác	Thép carbon	kẽm cromat
11	Bu lông đầu lục giác	thép crom	kẽm cromat
12	Bộ Bu Lông ổ cắm lục giác	thép crom	kẽm cromat

bộ phận thành phần

Con số	Sự mô tả	Vật Liệu	Ghi chú
13	Vòng giữ	thép đặc biệt	phốt phát tráng
14	người giữ bội thu	Nhựa tổng hợp	-
15	ống lót bóng	-	-
16	miếng đệm vòng bi	Nhựa tổng hợp	-
17	giảm chấn	urêtan	-
18	Phích cắm	thép crom	mạ niken
19	Bộ giữ kín	Hợp kim nhôm	-
^*20	Vòng đệm pít Gioăng	NBR	-
^*21	Gioăng	NBR	-
^*22	vòng chữ O	NBR	-
23	vòng chữ O	NBR	-

*Đối với CXSWL6, hợp kim ổ trục nhôm được sử dụng cho (16).

Phụ tùng thay thế / Bộ con dấu

Đường kính trong Ống Nối (mm)	số Đặt hàng	Nội dung
6	CXSWM6-PS	Một bộ (20), (21), (22) được liệt kê ở trên
6	CXSWL6-PS
10	CXSWM10-PS
10	CXSWL10APS
15	CXSWM15-PS
15	CXSWL15APS
20	CXSWM20-PS
20	CXSWL20APS
25	CXSWM25-PS
25	CXSWL25APS
32	CXSWM32-PS
32	CXSWL32APS

*Bộ con dấu bao gồm (20) đến (22). Để đặt hàng, hãy sử dụng số thứ tự trong bảng trên.
* Bộ phớt không bao gồm gói mỡ, vì vậy vui lòng đặt mua gói mỡ riêng.
