One-Touch Đầu Nối Manifold KM11 - SMC
Mã sản phẩm: 8S54R
Tình trạng:
Còn hàng
Thương hiệu: SMC
Loại sản phẩm: SMC
Giá:
406,400₫
Số lượng:
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
Thông Số Kỹ Thuật Đa Tạp Đầu Nối Một Chạm KM11

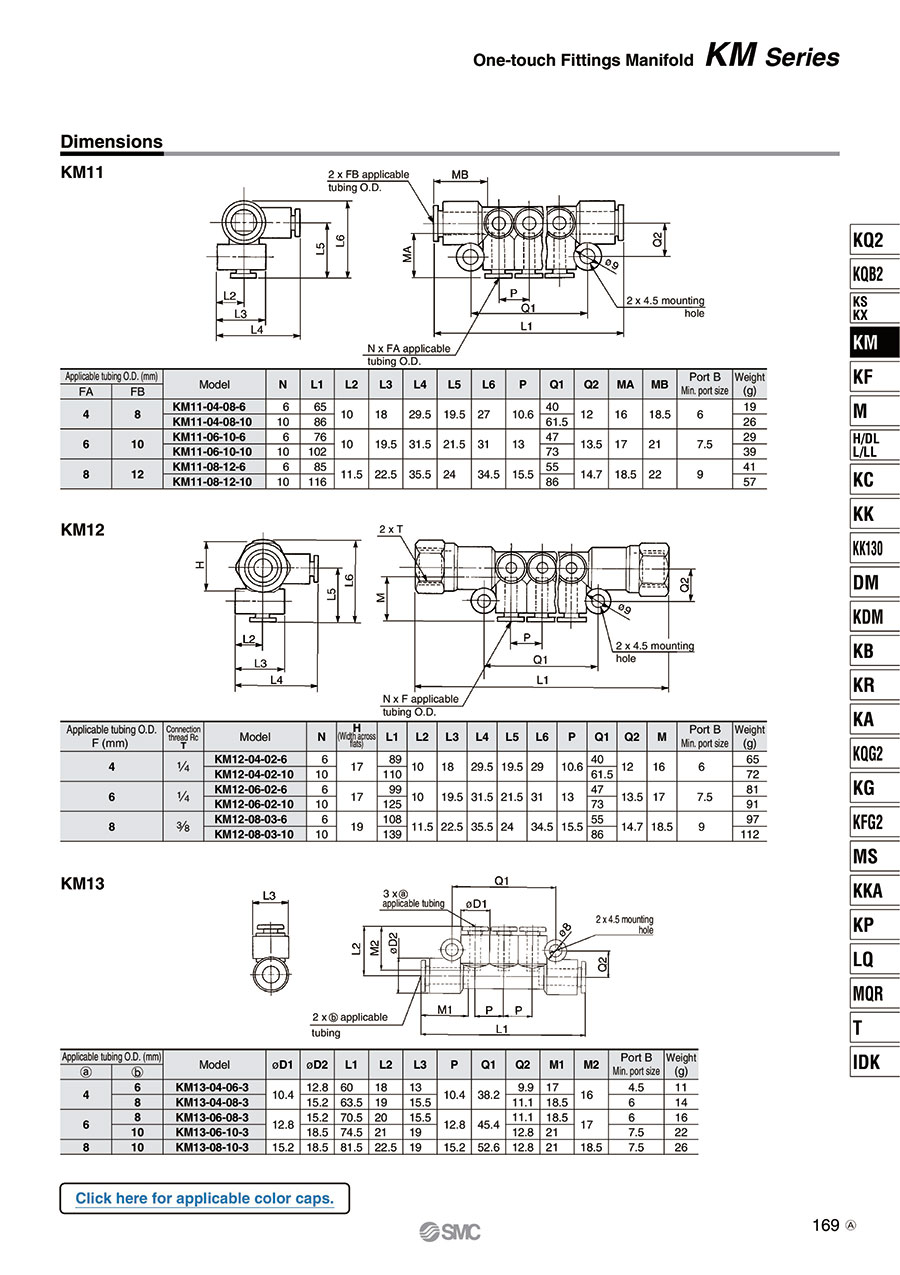

bản vẽ kết cấu
phác thảo chiều vẽ
| Đường kính ngoài ống áp dụng mm | Người mẫu | N | L1 | L2 | L3 | L4 | L5 | L6 | P | Q1 | quý 2 | MA | MB | cổng B Đường kính lỗ tối thiểu | Trọng lượng g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FA | fb | |||||||||||||||
| 4 | số 8 | KM11-04-08-6 | 6 | 65 | 10 | 18 | 29,5 | 19,5 | 27 | 10.6 | 40 | 12 | 16 | 18,5 | 6 | 19 |
| KM11-04-08-10 | 10 | 86 | 61,5 | 26 | ||||||||||||
| 6 | 10 | KM11-06-10-6 | 6 | 76 | 10 | 19,5 | 31,5 | 21,5 | 31 | 13 | 47 | 13,5 | 17 | 21 | 7,5 | 29 |
| KM11-06-10-10 | 10 | 102 | 73 | 39 | ||||||||||||
| số 8 | 12 | KM11-08-12-6 | 6 | 85 | 11,5 | 22,5 | 35,5 | 24 | 34,5 | 15,5 | 55 | 14.7 | 18,5 | 22 | 9 | 41 |
| KM11-08-12-10 | 10 | 116 | 86 | 57 |
áp dụng Ống Nối
| vật liệu Ống Nối | FEP, PFA, nylon, nylon mềmLưu ý 1:, polyuretan |
|---|---|
| đường kính ngoài Ống Nối | ø4, ø6, ø8, ø10, ø12 |
Lưu ý 1: Không dùng được nước với ống nylon mềm.
thông số kỹ thuật
| Người mẫu | KM11 |
|---|---|
| chất lỏng có thể sử dụng | không khí, nướcLưu ý 2: |
| Phạm vi áp suất hoạt động | -100 kPa đến 1 MPa |
| Đảm bảo bằng chứng áp suất | 3 MPa |
| Nhiệt độ môi trường và nhiệt độ chất lỏng làm việc | -5 đến 60°C, 0 đến 40°C nếu nước (không đóng băng) |
| Ren | - |
| Phụ Kiện | NA |
Lưu ý 2: Đảm bảo áp suất tăng đột biến luôn ở dưới áp suất vận hành tối đa.
Các loại Vật Liệu phần chính
| Người mẫu | KM11 |
|---|---|
| Thân | PBT |
| Stud / thanh truyền động | - |
| mâm cặp | SUS304 |
| Hướng dẫn | SUS304 |
| Collet, phát hành nút | POM |
| Con dấu, vòng chữ O | NBR |
| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Đệm Kín, Vật Liệu của O-Ring | Ống Nối áp dụng OD1 (φ) | Đường kính ngoài Ống Nối áp dụng 2 (φ) | Cổng A Số | Màu nút nhả | Thông số kỹ thuật tùy chỉnh |
|---|---|---|---|---|---|---|---|---|---|---|
| KM11-03-09-6 | 288.000 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 32/5 | 16/5 | 6 | Màu đỏ | không áp dụng | |
| KM11-03-09-10 | 406.400 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 32/5 | 16/5 | 10 | Màu đỏ | không áp dụng | |
| KM11-04-08-6 | 288.000 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 4 | số 8 | 6 | Màu xanh da trời | không áp dụng | |
| KM11-04-08-6-X2 | 296.000 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 4 | số 8 | 6 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-04-08-10 | 406.400 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 4 | số 8 | 10 | Màu xanh da trời | không áp dụng | |
| KM11-04-08-10-X2 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 4 | số 8 | 10 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-06-10-6 | 288.000 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 6 | Màu xanh da trời | không áp dụng | |
| KM11-06-10-6-X2 | 296.000 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 6 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-06-10-6-X12 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 6 | Trắng | Chất bôi trơn: thạch dầu mỏ trắng, nhả nút đổi màuリリースブッシュ色変更 | |
| KM11-06-10-6-X17 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR (tráng flo) | 6 | 10 | 6 | xanh nhạt | Thông số kỹ thuật không dầu mỡ, chất liệu cao su・nhả đẩy thay đổi màu sắc | |
| KM11-06-10-6-X94 | - | 5 miếng) | Báo giá | [Cao su huỳnh quang] FKM đặc biệt (Lớp phủ flo) | 6 | 10 | 6 | xanh nhạt | Thông số kỹ thuật không dầu mỡ, chất liệu cao su・nhả đẩy thay đổi màu sắc | |
| KM11-06-10-10 | 406.400 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 10 | Màu xanh da trời | không áp dụng | |
| KM11-06-10-10-X2 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 10 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-06-10-10-X12 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 6 | 10 | 10 | Trắng | Chất bôi trơn: thạch dầu mỏ trắng, nhả nút đổi màuリリースブッシュ色変更 | |
| KM11-06-10-10-X17 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR (tráng flo) | 6 | 10 | 10 | xanh nhạt | Thông số kỹ thuật không dầu mỡ, chất liệu cao su・nhả đẩy thay đổi màu sắc | |
| KM11-07-11-6 | 288.000 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 1/4 | 3/8 | 6 | Màu đỏ | không áp dụng | |
| KM11-07-11-10 | 406.400 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 1/4 | 3/8 | 10 | Màu đỏ | không áp dụng | |
| KM11-08-12-6SALE | 351.200 VNĐ 304.842 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | số 8 | 12 | 6 | Màu xanh da trời | không áp dụng | |
| KM11-08-12-6-X2SALE | 362.400 VNĐ 314.563 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | số 8 | 12 | 6 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-08-12-6-X17 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR (tráng flo) | số 8 | 12 | 6 | xanh nhạt | Thông số kỹ thuật không dầu mỡ, chất liệu cao su・nhả đẩy thay đổi màu sắc | |
| KM11-08-12-10SALE | 480.000 VNĐ 416.640 VNĐ | 1 miếng) | Cùng ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | số 8 | 12 | 10 | Màu xanh da trời | không áp dụng | |
| KM11-08-12-10-X2 | - | 5 miếng) | Báo giá | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | số 8 | 12 | 10 | Màu xanh da trời | Không có đặc điểm kỹ thuật Dựa trên thép (với lớp mạ niken điện phân) | |
| KM11-09-13-6SALE | 351.200 VNĐ 304.842 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 16/5 | 1/2 | 6 | Màu đỏ | không áp dụng | |
| KM11-09-13-10SALE | 480.000 VNĐ 416.640 VNĐ | 1 miếng) | 32 ngày | [Tiêu chuẩn (Cao su nitrile NBR )] NBR | 16/5 | 1/2 | 10 | Màu đỏ | không áp dụng |
