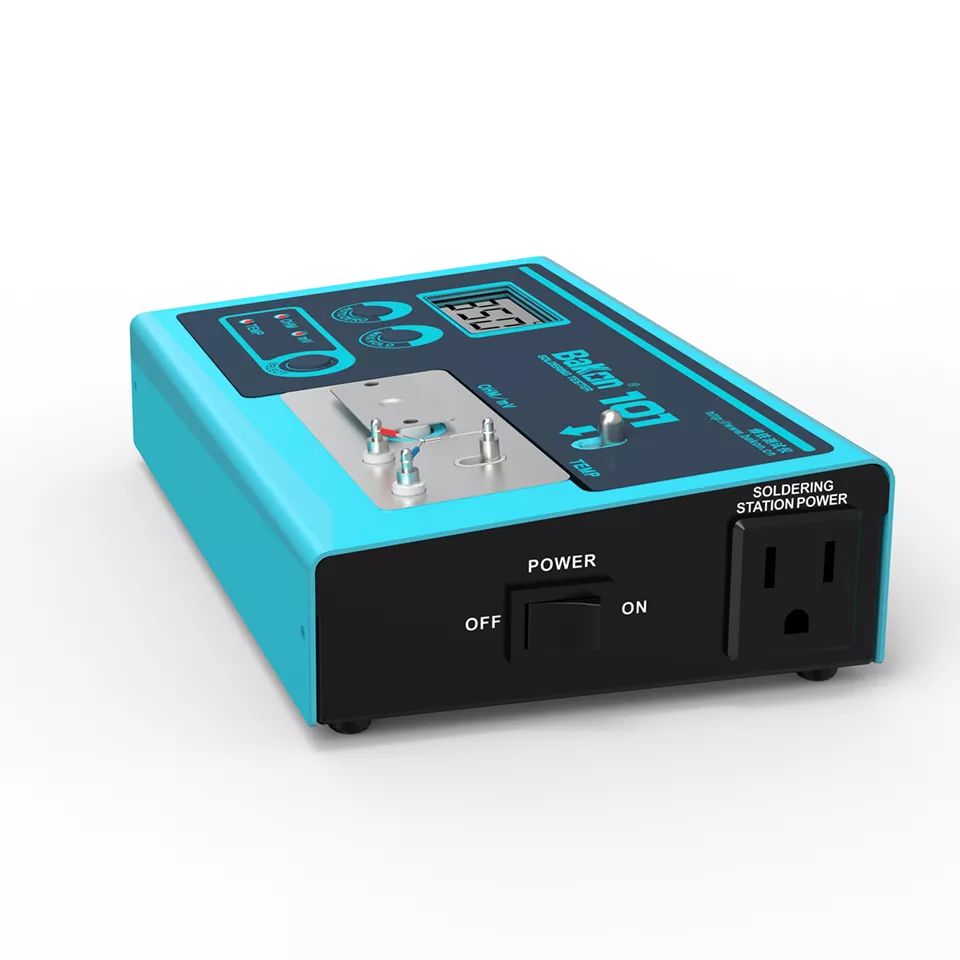

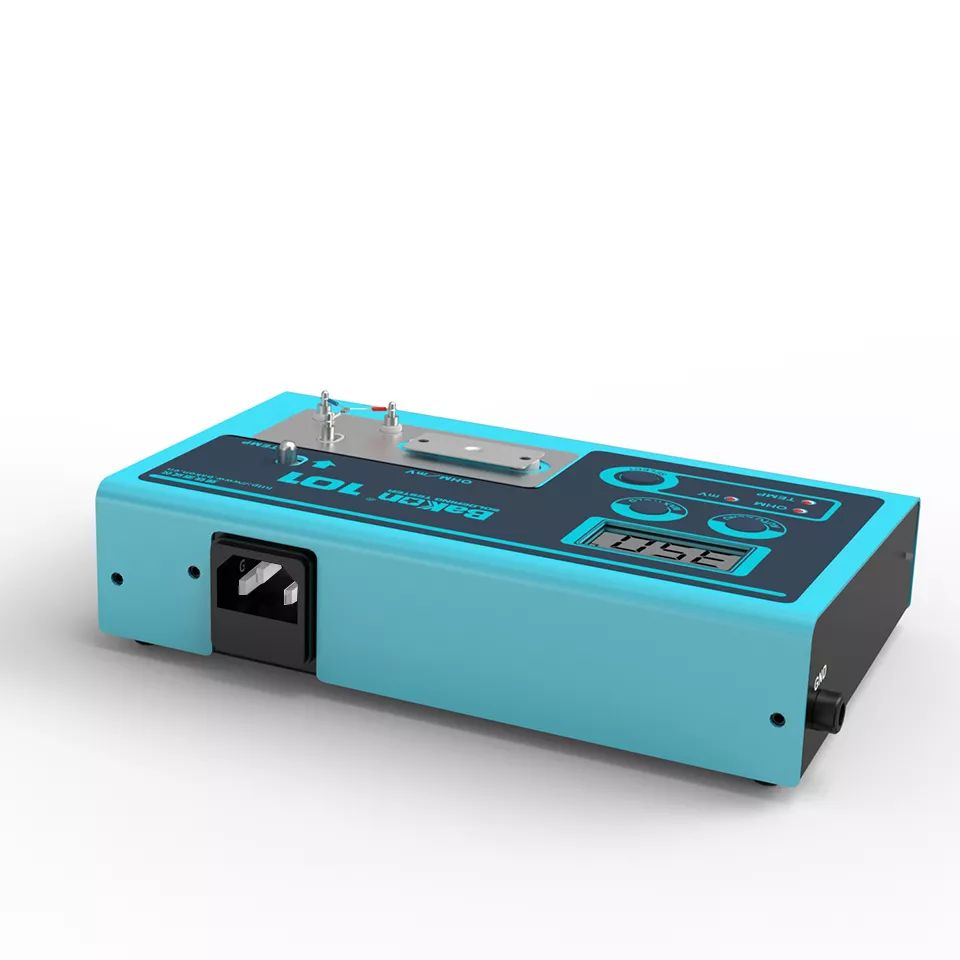

Nhiệt kế mỏ hàn BAKON BK101 – Thiết bị kiểm tra nhiệt độ, điện áp rò và trở kháng tiếp địa chuyên nghiệp

Trong sản xuất và sửa chữa thiết bị điện tử, nhiệt độ đầu mỏ hàn là một trong những yếu tố ảnh hưởng trực tiếp đến chất lượng mối hàn. Nhiệt độ quá thấp có thể khiến thiếc không nóng chảy hoàn toàn, trong khi nhiệt độ quá cao có thể làm hỏng linh kiện, cháy vật liệu hoặc gây bong pad trên PCB.

Bên cạnh việc kiểm tra nhiệt độ, đối với các trạm hàn sử dụng trong môi trường sản xuất điện tử, việc kiểm tra điện áp rò và trở kháng tiếp địa cũng rất quan trọng nhằm đảm bảo an toàn cho người vận hành và hạn chế nguy cơ ảnh hưởng đến linh kiện nhạy cảm.

BAKON BK101 là thiết bị kiểm tra mỏ hàn được thiết kế để đáp ứng đồng thời các nhu cầu trên. Theo thông tin từ BAKON, BK101 có khả năng đo nhiệt độ đầu mỏ hàn, điện áp rò và trở kháng tiếp địa, đồng thời được trang bị chức năng MAX HOLD để lưu và hiển thị giá trị lớn nhất trong quá trình kiểm tra.

1. Tổng quan về BAKON BK101

BAKON BK101 được gọi là Soldering Iron Comprehensive Tester, tức thiết bị kiểm tra tổng hợp dành cho mỏ hàn.

Không giống một nhiệt kế thông thường chỉ đo nhiệt độ, BK101 tích hợp ba nhóm chức năng kiểm tra chính:

• Đo nhiệt độ đầu mỏ hàn.

• Đo điện áp rò.

• Đo trở kháng tiếp địa.

Thiết kế này giúp kỹ thuật viên có thể kiểm tra nhiều thông số quan trọng của thiết bị hàn bằng một máy duy nhất.

BAKON định hướng BK101 cho các ứng dụng sản xuất điện tử, kiểm tra thiết bị hàn không chì và kiểm soát an toàn điện trong quá trình vận hành.

2. Đo nhiệt độ mỏ hàn từ 0–700°C

Chức năng quan trọng nhất của BK101 là kiểm tra nhiệt độ thực tế tại đầu mỏ hàn.

Theo thông số chính thức của BAKON, thiết bị có dải đo nhiệt độ 0–700°C và độ phân giải 1°C.

Dải nhiệt rộng giúp BK101 có thể kiểm tra nhiều loại mỏ hàn và trạm hàn điện tử khác nhau.

Trong thực tế, kỹ thuật viên có thể cài đặt một mức nhiệt trên trạm hàn, sau đó sử dụng BK101 để đo nhiệt độ thực tế tại đầu tip. Việc so sánh hai giá trị giúp xác định khả năng duy trì nhiệt độ của thiết bị.

Điều này đặc biệt hữu ích trong các dây chuyền sản xuất yêu cầu nhiệt độ hàn ổn định.

3. Sử dụng cảm biến nhiệt K(CA)

BAKON BK101 sử dụng cảm biến nhiệt loại K(CA) Thermocouple để đo nhiệt độ đầu mỏ hàn.

Cảm biến nhiệt K-type là loại cảm biến phổ biến trong các ứng dụng đo nhiệt độ cao.

Khi kiểm tra, đầu mỏ hàn được tiếp xúc với vị trí đo của cảm biến để truyền nhiệt. Thiết bị sau đó xử lý tín hiệu và hiển thị nhiệt độ trên màn hình.

Việc sử dụng cảm biến chuyên dụng giúp BK101 phù hợp hơn với công việc kiểm tra nhiệt độ mỏ hàn so với các loại nhiệt kế thông thường.

4. Độ phân giải nhiệt độ 1°C

BK101 có độ phân giải nhiệt độ 1°C.

Thông số này cho phép người vận hành quan sát sự thay đổi nhiệt độ của đầu mỏ hàn theo từng độ C.

Đây là yếu tố hữu ích trong công tác kiểm tra, bảo trì và kiểm soát chất lượng thiết bị hàn.

Ví dụ, nếu trạm hàn được cài đặt ở 350°C nhưng nhiệt độ thực tế thường xuyên dao động hoặc thấp hơn đáng kể, kỹ thuật viên có thể phát hiện vấn đề thông qua kết quả đo của BK101.

5. Độ chính xác ±3°C trong khoảng 300–600°C

Theo thông số BAKON, BK101 có độ chính xác khoảng ±3°C trong phạm vi 300–600°C.

Khoảng nhiệt này bao phủ phần lớn mức nhiệt thường được sử dụng trong nhiều công việc hàn linh kiện điện tử.

Độ chính xác này giúp BK101 trở thành công cụ hữu ích để kiểm tra và đánh giá nhiệt độ làm việc của mỏ hàn trong môi trường sản xuất.

6. Kiểm tra điện áp rò

Một điểm nổi bật của BK101 là khả năng kiểm tra điện áp rò – Leakage Voltage.

Theo catalogue BAKON, thiết bị có độ phân giải điện áp 0,1 mV, phạm vi đo 0–40 mV AC và độ chính xác khoảng ±(5% + 1 digit).

Việc kiểm tra điện áp rò giúp phát hiện những bất thường về điện tại mỏ hàn.

Điều này đặc biệt quan trọng trong các môi trường sản xuất điện tử, nơi nhiều linh kiện có độ nhạy cao với điện áp tĩnh hoặc dòng điện không mong muốn.

7. Kiểm tra trở kháng tiếp địa

BK101 còn có khả năng đo Ground Impedance – trở kháng tiếp địa.

Theo tài liệu BAKON, thiết bị có độ phân giải 0,1Ω, phạm vi đo 0–40Ω và độ chính xác khoảng ±(5% + 1 digit).

Việc kiểm tra trở kháng tiếp địa giúp kỹ thuật viên đánh giá tình trạng kết nối tiếp địa của hệ thống hàn.

Đây là một yếu tố quan trọng trong hệ thống chống tĩnh điện và bảo vệ linh kiện điện tử.

8. Chức năng MAX HOLD

BAKON BK101 được trang bị chức năng MAX HOLD.

Chức năng này cho phép thiết bị ghi nhận và hiển thị giá trị lớn nhất trong quá trình kiểm tra.

Đối với việc đo nhiệt độ đầu mỏ hàn, MAX HOLD giúp người sử dụng dễ dàng ghi nhận mức nhiệt cao nhất đạt được.

Tính năng này cũng thuận tiện khi kỹ thuật viên cần quan sát kết quả trong thời gian dài mà không phải liên tục theo dõi từng biến động của màn hình.

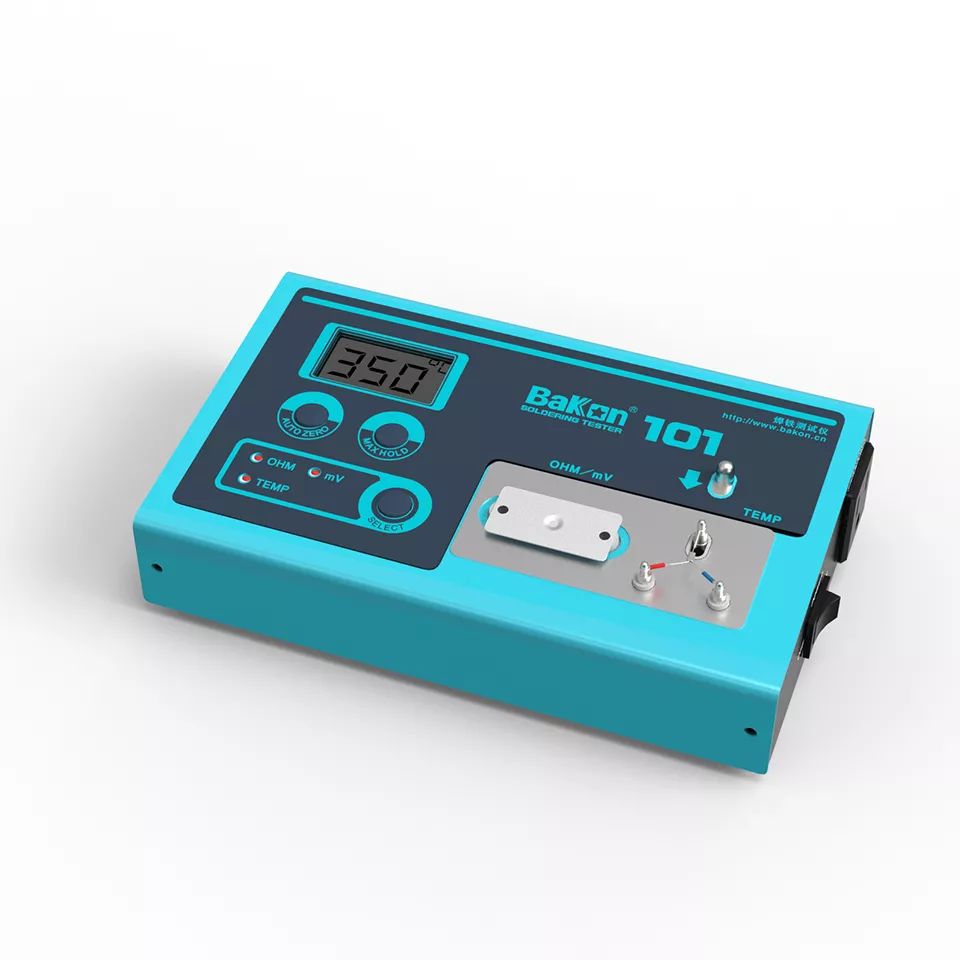

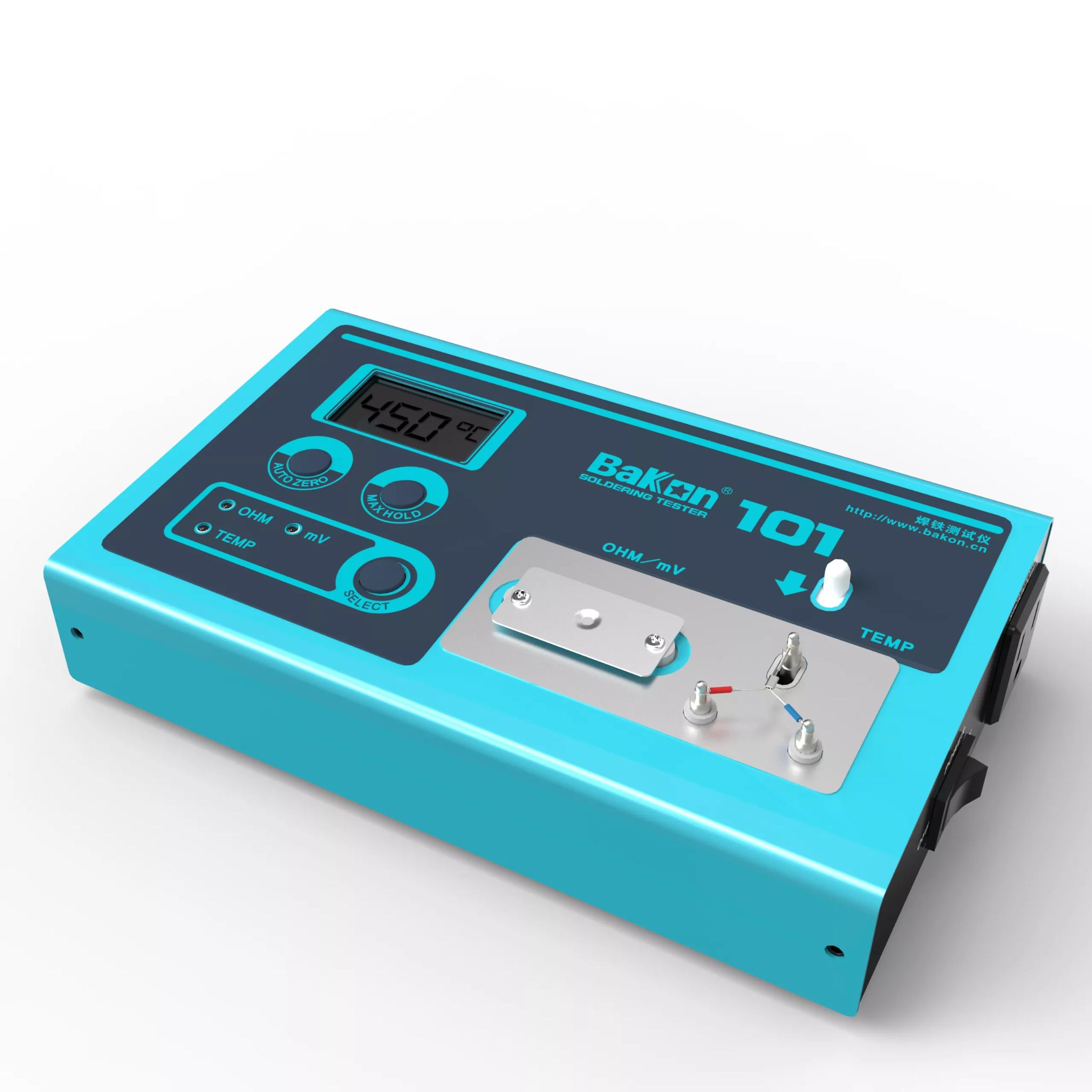

9. Màn hình LCD kỹ thuật số

BK101 sử dụng màn hình LCD kỹ thuật số 3½ số theo catalogue sản phẩm.

Màn hình hiển thị trực tiếp giá trị đo giúp người sử dụng dễ dàng đọc thông số trong quá trình kiểm tra.

Thiết kế hiển thị kỹ thuật số cũng thuận tiện khi sử dụng trong môi trường sản xuất, nơi kỹ thuật viên cần thực hiện nhiều phép đo liên tục.

10. Hỗ trợ kiểm tra thiết bị hàn không chì

BAKON giới thiệu BK101 là thiết bị phù hợp với các ứng dụng lead-free solder, tức hàn không chì.

Hàn không chì thường yêu cầu nhiệt độ làm việc cao hơn so với một số quy trình hàn sử dụng thiếc có chì.

Vì vậy, khả năng đo đến 700°C giúp BK101 có dải đo phù hợp cho nhiều quy trình hàn điện tử hiện đại.

11. Tại sao cần kiểm tra nhiệt độ đầu mỏ hàn?

Trong quá trình sản xuất PCB, nhiệt độ đầu tip ảnh hưởng trực tiếp đến khả năng nóng chảy của thiếc và chất lượng mối hàn.

Nếu nhiệt độ quá thấp, có thể xuất hiện:

• Thiếc không chảy đều.

• Mối hàn yếu.

• Mối hàn không bóng hoặc không ổn định.

• Tăng thời gian thao tác.

• Tăng tỷ lệ lỗi sản phẩm.

Nếu nhiệt độ quá cao, có thể xảy ra:

• Cháy flux.

• Hư linh kiện.

• Bong pad PCB.

• Oxy hóa đầu tip nhanh.

• Ảnh hưởng đến vật liệu PCB.

Do đó, kiểm tra nhiệt độ định kỳ bằng BK101 giúp doanh nghiệp theo dõi tình trạng thực tế của thiết bị hàn.

12. Vai trò của kiểm tra điện áp rò và tiếp địa

Không chỉ nhiệt độ, hệ thống điện của trạm hàn cũng cần được kiểm tra.

Điện áp rò hoặc tình trạng tiếp địa không phù hợp có thể gây ảnh hưởng đến linh kiện điện tử nhạy cảm và làm tăng nguy cơ mất an toàn trong quá trình vận hành.

Với khả năng đo cả điện áp rò và trở kháng tiếp địa, BK101 hỗ trợ kỹ thuật viên kiểm tra toàn diện hơn tình trạng của thiết bị hàn.

13. Ứng dụng của BAKON BK101

Kiểm tra trạm hàn điện tử

BK101 có thể sử dụng để xác nhận nhiệt độ thực tế của các trạm hàn trước hoặc trong quá trình sản xuất.

Kiểm tra mỏ hàn

Thiết bị hỗ trợ kiểm tra nhiệt độ đầu tip và đánh giá tình trạng hoạt động của mỏ hàn.

Kiểm tra dây chuyền PCB

Trong dây chuyền sản xuất PCB, BK101 có thể được sử dụng để kiểm tra định kỳ các thiết bị hàn.

Bảo trì thiết bị

Bộ phận kỹ thuật có thể sử dụng BK101 để kiểm tra thiết bị khi phát hiện nhiệt độ hàn không ổn định.

Kiểm soát chất lượng

Bộ phận QC có thể sử dụng thiết bị để kiểm tra và ghi nhận các thông số liên quan đến trạm hàn.

Kiểm tra hệ thống chống tĩnh điện

Khả năng đo điện áp rò và trở kháng tiếp địa giúp BK101 phù hợp với công tác kiểm tra an toàn điện của thiết bị hàn.

14. Ưu điểm nổi bật của BAKON BK101

3 chức năng kiểm tra trong 1 thiết bị: đo nhiệt độ, điện áp rò và trở kháng tiếp địa.

Dải đo nhiệt độ rộng: 0–700°C.

Độ phân giải nhiệt độ: 1°C.

Cảm biến K(CA): phù hợp cho phép đo nhiệt độ cao.

Đo điện áp rò: độ phân giải 0,1 mV, phạm vi 0–40 mV AC.

Đo trở kháng tiếp địa: độ phân giải 0,1Ω, phạm vi 0–40Ω.

Chức năng MAX HOLD: ghi nhận giá trị lớn nhất trong quá trình đo.

Màn hình LCD: hiển thị thông số trực quan.

Phù hợp hàn không chì: hỗ trợ kiểm tra các quy trình hàn điện tử hiện đại.

15. Thông số kỹ thuật BAKON BK101

Thông số kích thước và công suất trong các tài liệu phân phối có thể được ghi hơi khác nhau; catalogue BAKON ghi kích thước khoảng L200 × W120 × H50 mm, khối lượng 1 kg và công suất 2W/220V.

16. BAKON BK101 khác gì BK191?

Nếu doanh nghiệp đang phân vân giữa hai model, có thể hiểu đơn giản:

BK101: thiết bị kiểm tra tổng hợp, đo nhiệt độ + điện áp rò + trở kháng tiếp địa.

BK191: tập trung vào chức năng đo nhiệt độ đầu mỏ hàn.

Vì vậy, BK101 phù hợp hơn khi doanh nghiệp cần kiểm tra toàn diện cả nhiệt độ và các thông số an toàn điện của trạm hàn. BAKON hiện cũng liệt kê cả BK101 và BK191 trong nhóm thiết bị kiểm tra của hãng.

17. Vì sao nên lựa chọn BAKON BK101?

BAKON BK101 là thiết bị phù hợp cho các doanh nghiệp sản xuất điện tử cần kiểm soát đồng thời chất lượng nhiệt độ hàn và an toàn điện của thiết bị hàn.

Với dải đo nhiệt độ lên đến 700°C, cảm biến K(CA), độ phân giải 1°C, chức năng MAX HOLD và khả năng kiểm tra điện áp rò cũng như trở kháng tiếp địa, BK101 mang lại nhiều chức năng hơn một nhiệt kế mỏ hàn thông thường.

Đây là thiết bị hữu ích cho các bộ phận kỹ thuật, bảo trì, QC, sản xuất PCB và phòng R&D.
