Máy Làm Lạnh Nhiệt Loại Tiêu Chuẩn Làm Mát Bằng Nước 200 V / 400 V Thông Số Kỹ Thuật Sê-ri HRSH090 - SMC

Chia sẻ:

Cam Kết 100% Sản Phẩm Chính Hãng

Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn

Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác

Hỗ Trợ Kỹ Thuật 24/7

Mô tả sản phẩm

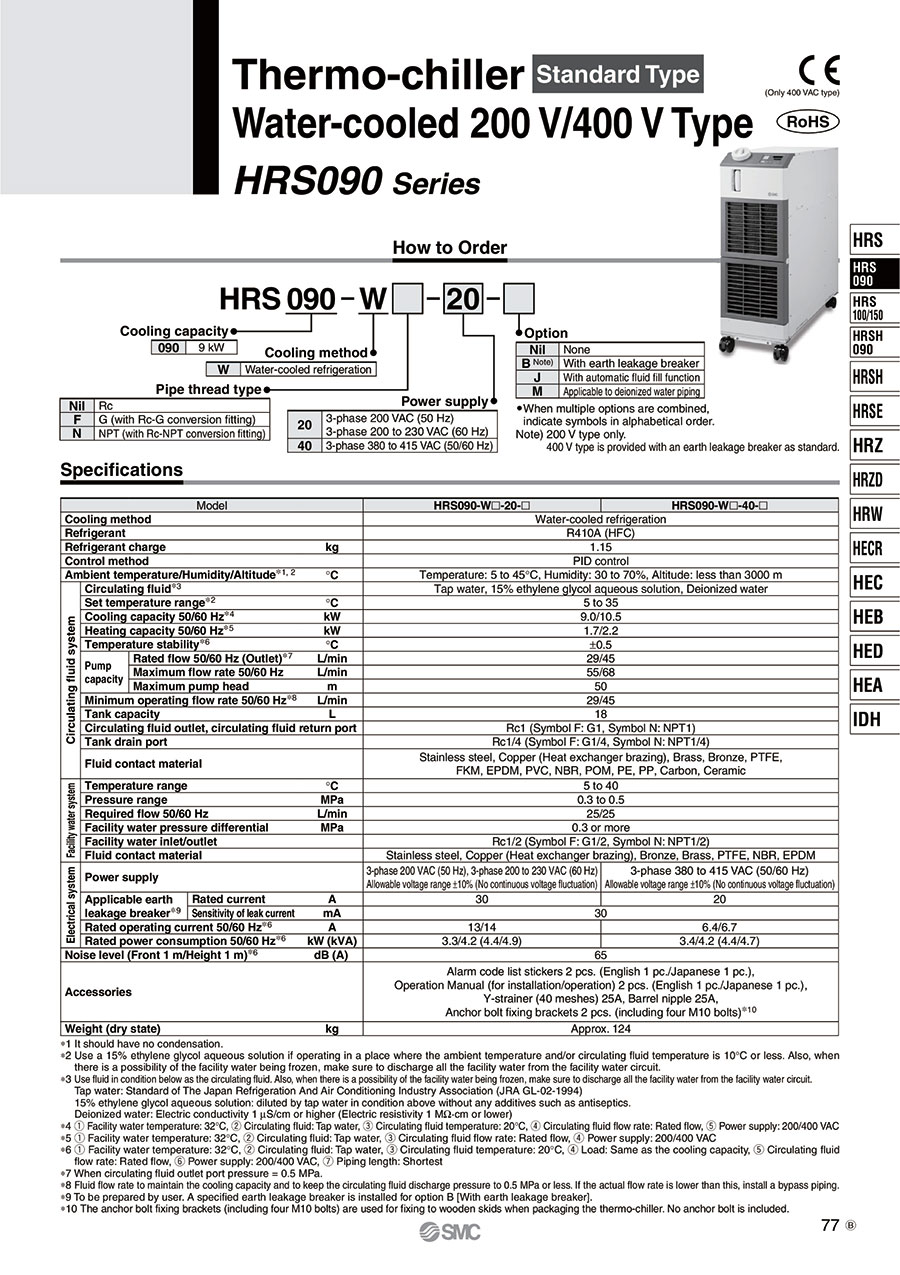

Thông số kỹ thuật của Máy làm lạnh nhiệt Loại tiêu chuẩn Làm mát bằng nước 200 V Thông số kỹ thuật Sê-ri HRS090

Hình dáng bên ngoài của dòng HRS090

Người mẫu	HRS090-W□-20-□
Phương pháp làm mát	Loại làm mát bằng nước
chất làm lạnh	R410A (HFC)
Nạp gas lạnh (kg)	1,15
Phương pháp Điều Khiển	điều khiển PID
Nhiệt độ hoạt động xung quanh / Độ ẩm / Độ cao^1 ^2	Nhiệt độ: 5 đến 45°C, Độ ẩm: 30 đến 70%, Độ cao: Dưới 3.000 m
Hệ thống chất lỏng tuần hoàn	chất lỏng tuần hoàn^*3	Nước sạch, dung dịch nước 15% ethylene glycol, nước khử ion (nước tinh khiết)
Đặt phạm vi nhiệt độ^*2(°C)	5 đến 35
Công suất làm lạnh 50/60 Hz^*4(kW)	9.0/10.5
Công suất sưởi ấm^*5(kW)	1.7/2.2
Ổn định nhiệt độ^*6(°C)	±0,5
Công suất máy bơm	Tốc độ dòng chảy định mức 50/60 Hz (Cửa xả)^*7(L/phút)	29/45
Tốc độ dòng chảy tối đa 50/60 Hz (L/phút)	55/68
Trụ bơm tối đa (m)	50
Tốc độ dòng yêu cầu tối thiểu 50/60 Hz^{*số 8}(L/phút)	29/45
Thùng Chứa tích bình chứa (L)	18
Đầu ra chất lỏng tuần hoàn, đầu vào chất lỏng tuần hoàn Đường kính cổng kết nối	Rc 1 (ký hiệu F: G 1, ký hiệu N: NPT 1)
Van Xả Nước xả Đường kính cổng kết nối đường ống	Rc 1/4 (ký hiệu F: G 1/4, ký hiệu N: NPT 1/4)
Bộ phận tiếp xúc với Vật Liệu lỏng	Thép không gỉ, đồng (hàn trao đổi nhiệt), đồng thau, đồng thau, PTFE FKM, EPDM, PVC, NBR, POM, PE, PP, carbon, gốm
Hệ thống nước tản nhiệt	Phạm vi nhiệt độ (°C)	5 đến 40
Phạm vi áp suất (MPa)	0,3 đến 0,5
Tốc độ dòng chảy yêu cầu 50/60 Hz (L/phút)	25/25
Chênh lệch áp suất đầu vào-đầu ra của nước tản nhiệt (MPa)	0,3 trở lên
Đầu vào nước tản nhiệt, Đầu ra nước tản nhiệt Đường kính cổng kết nối	Rc 1/2 (ký hiệu F: G 1/2, ký hiệu N: NPT 1/2)
Bộ phận tiếp xúc với Vật Liệu lỏng	Thép không gỉ, đồng (hàn trao đổi nhiệt), đồng thau, đồng thau, PTFE, NBR, EPDM
Những hệ thống điện	Nguồn cấp	Ba pha 200 V AC (50 Hz), ba pha 200 đến 230 V AC (60 Hz) Biến thiên điện áp cho phép ±10% (không biến thiên điện áp liên tục)
Bộ ngắt mạch rò rỉ trái đất tương thích^*9	Dòng điện định mức (A)	30
Độ nhạy hiện tại (mA)	30
Dòng điện hoạt động định mức 50/60 Hz^*6(MỘT)	13/14
Mức tiêu thụ điện định mức 50/60 Hz^*6kW (kVA)	3.3/4.2 (4.4/4.9)
Độ ồn (Phía trước 1 m, Chiều cao 1 m)^*6(dB [A])	65
Phụ Kiện	Nhãn dán danh sách mã báo động 2 chiếc. (1 tiếng Nhật, 1 tiếng Anh) Hướng dẫn vận hành (để cài đặt và vận hành) 2 chiếc. (1 tiếng Nhật, 1 tiếng Anh) Y-strainer (40 mesh) 25A, núm ty 25A Giá treo bu lông Đinh Móc 2 chiếc. (bao gồm cả bu lông M10 4 chiếc.)^*10
Trọng lượng (Trạng thái khô) (kg)	Xấp xỉ 124

*1: Sử dụng trong môi trường không ngưng tụ hơi nước.
*2: Nếu nhiệt độ hoạt động xung quanh hoặc nhiệt độ chất lỏng tuần hoàn dưới 10°C, hãy sử dụng dung dịch nước ethylene glycol 15%. Ngoài ra, nếu có khả năng nước tản nhiệt bị đóng băng, hãy nhớ xả nước tản nhiệt ra khỏi mạch tản nhiệt.
*3: Sử dụng chất lỏng tuần hoàn đáp ứng các điều kiện sau. Ngoài ra, nếu có khả năng nước tản nhiệt bị đóng băng, hãy nhớ xả nước tản nhiệt ra khỏi mạch tản nhiệt.
Nước tinh khiết: Tiêu chuẩn chất lượng nước của hiệp hội công nghiệp máy lạnh và điều hòa không khí Nhật Bản (JRA GL-02-1994)
Dung dịch nước 15% ethylene glycol: Pha loãng với nước trong, không chất bảo quản hay chất phụ gia
Nước khử ion (nước tinh khiết): Độ dẫn điện từ 1 μS/cm trở xuống (điện trở từ 1 MΩ/cm trở xuống)
*4: 1. Nhiệt độ nước tản nhiệt: 32°C, 2. Chất lỏng tuần hoàn: nước trong, 3. Nhiệt độ chất lỏng tuần hoàn: 20°C, 4. Tốc độ dòng chất lỏng tuần hoàn: tốc độ dòng định mức, 5. Nguồn điện: 200 /400 V AC
*5: 1. Nhiệt độ nước tản nhiệt: 32°C, 2. Chất lỏng tuần hoàn: nước trong, 3. Tốc độ dòng chất lỏng tuần hoàn: tốc độ dòng định mức, 4. Nguồn điện: 200/400 V AC
*6: 1. Nhiệt độ nước tản nhiệt: 32°C, 2. Chất lỏng tuần hoàn: nước sạch, 3. Nhiệt độ chất lỏng tuần hoàn: 20°C, 4. Tải trọng: công suất làm mát được liệt kê, 5. Tốc độ dòng chất lỏng tuần hoàn: lưu lượng định mức tỷ lệ, 6. Nguồn điện: 200/400 V AC, 7. Chiều dài ống: ngắn nhất
*7: Khi áp suất đầu ra của chất lỏng tuần hoàn = 0,5 MPa
*8: Tốc độ dòng chảy cần thiết để duy trì khả năng làm mát và giữ áp suất đầu ra của chất lỏng tuần hoàn ở mức 0,5 MPa trở xuống. Lắp đặt đường ống nhánh khi dưới tốc độ dòng chảy yêu cầu tối thiểu.
*9: Do khách hàng cung cấp. Tùy chọn B [Có cầu dao chống rò rỉ đất] có tích hợp cầu dao chống rò rỉ đất như mô tả.
*10: Các giá cố định bu lông neo (4 chiếc bu lông M10.) được sử dụng để cố định vào các thanh trượt bằng gỗ khi đ��ng gói Thermo-Chiller. Bu lông Đinh Móc không được bao gồm.

Khả năng lam mat

Bảng công suất làm lạnh HRS090-W-20 (50 Hz)

Bảng công suất làm lạnh HRS090-W-20 (60 Hz)

Công suất máy bơm

Công suất bơm HRS090-W-20

Chi tiết con dấu cơ khí

ghi chú

*Bơm được sử dụng trong Dòng sản phẩm Thermo-Chiller HRS090 sử dụng phốt cơ khí có vòng cố định và vòng xoay trong phốt trục. Nếu vật lạ lọt vào khe hở trong vòng đệm, nó có thể gây ra các sự cố như rò rỉ vòng đệm, khóa máy bơm, v.v., vì vậy, rất nên lắp bộ lọc hạt trên đường ống hồi của máy làm lạnh.

kích thước

(Đơn vị: mm)

Kích thước/sơ đồ HRS090-□-20

*1: Đối với phiên bản làm mát bằng nước không có bộ lọc chống bụi.
*2: Thông số kỹ thuật 400 V được cung cấp dưới dạng tùy chọn -B [Với bộ ngắt mạch chống rò rỉ đất] theo tiêu chuẩn.

Vị trí cố định bu lông Đinh Móc (loại làm mát bằng nước)

Lưu lượng đường ống bên ngoài được Khyến Nghị / Đề Xuất

Như được hiển thị bên dưới, một luồng đường ống bên ngoài được khuyến nghị

Lưu lượng đường ống bên ngoài

Không.	Tên	Kích thước	Số phần được Khyến Nghị / Đề Xuất	ghi chú
1	Van nước	rc 1/2	-	-
2	Van nước	rc 1	-	-
3	lưới lọc chữ Y	rc 1 #40	Phụ Kiện	Cài đặt bộ lọc hoặc bộ lọc. Nếu có nguy cơ chất gây ô nhiễm từ 20 µm trở lên xâm nhập vào nguồn cung cấp, hãy lắp đặt bộ lọc hạt. Bộ lọc khuyên dùng là HRS-PF005 (được bán riêng).
Lọc	rc 1 20 μm	HRS-PF005^*
4	đồng hồ đo lưu lượng	-	-	Chuẩn bị đồng hồ đo lưu lượng với dải tốc độ dòng chảy thích hợp.
5	Van (Bộ phận làm lạnh nhiệt)	RC1/4	-	-
6	Máy đo áp suất	0 đến 1,0 MPa	-	-
7	lưới lọc chữ Y	rc 1/2 #40	-	Cài đặt bộ lọc hoặc bộ lọc. Nếu có nguy cơ chất gây ô nhiễm từ 20 µm trở lên xâm nhập vào nguồn cung cấp, hãy chọn và chuẩn bị bộ lọc hạt.
Lọc	rc 1/2 20 μm	-
số 8	Van nước	RC3/8	-	-
9	lưới lọc chữ Y	RC3/8 #40	-	Cài đặt bộ lọc hoặc bộ lọc. Nếu có nguy cơ chất gây ô nhiễm từ 20 µm trở lên xâm nhập vào nguồn cung cấp, hãy lắp đặt bộ lọc hạt.
Lọc	RC3/8 20 μm	FQ1011N-10-T020-B-X61^*

* Bộ lọc trên không thể được kết nối trực tiếp với Thermo-Chiller. Cài đặt nó trong hệ thống đường ống của người dùng.

Thông số kỹ thuật Dây Cáp

Thông Số Kỹ Dây Cáp Nguồn

Mẫu tương thích	Giá trị định mức của máy làm lạnh nhiệt	Ví dụ về Dây Cáp nguồn
Nguồn cấp	Bộ ngắt tương thích Xếp hạng hiện tại	Đường kính Bu Lông khối đầu cuối	Kích thước Dây Cáp	Thiết bị đầu cuối uốn bên máy làm lạnh nhiệt
HRS090-□□-20	Điện áp ba pha 200 V AC (50 Hz) Ba pha 200 đến 230 V AC (60 Hz)	30 A	M5	4 lõi × 5,5 mm² (4 lõi × AWG10) * Bao gồm dây nối đất	R5.5-5

*Thông số kỹ thuật của cáp là một ví dụ sử dụng hai loại dây cách điện vinyl có nhiệt độ hoạt động liên tục cho phép là 70°C ở 600 V, ở nhiệt độ môi trường xung quanh là 30°C. Chọn kích thước cáp chính xác cho môi trường hoạt động thực tế.

Hình thức bên ngoài cáp nguồn

Thông Số Kỹ Thuật Dây Cáp Tín Hiệu

Thông số kỹ thuật của thiết bị đầu cuối	Thông số kỹ thuật Dây Cáp
Đường kính Bu Lông khối đầu cuối	Thiết bị đầu cuối uốn được Khyến Nghị / Đề Xuất	0,75 mm² (AWG18) Cáp được che chắn
M3	Thiết bị đầu cuối uốn kiểu chữ Y 1.25Y-3	0,75 mm² (AWG18) Cáp được che chắn

Bảng hiển thị hoạt động

Hoạt động cơ bản của sản phẩm này được thực hiện bằng cách sử dụng bảng hiển thị hoạt động ở mặt trước của sản phẩm.

Giao diện bên ngoài của Bảng điều khiển hiển thị hoạt động

*Đối với thông tin khác ngoài thông tin trên, vui lòng tham khảo danh mục.
* Hình ảnh sản phẩm là hình ảnh đại diện.

một phần số	Giá bán	Số lượng Đặt hàng tối thiểu.	ngày vận chuyểnSố ngày giao hàng	RoHS	Loại ren đường ống	thông số kỹ thuật tùy chọn	Phương pháp làm mát	Thông số kỹ thuật cung cấp điện
HRS090-W-20SALE	438.479.000 VNĐ 304.304.426 VNĐ	1 miếng)	32 ngày	-	Rc	Không có	-	-
HRS090-W-20-JSALE	452.928.000 VNĐ 314.332.032 VNĐ	1 miếng)	32 ngày	-	Rc	Có cấp nước tự động	-	-
HRS090-W-20-W	-	1 miếng)	Báo giá	10	Rc	đơn vị SI cố định	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
HRS090-W-40SALE	482.453.000 VNĐ 334.822.382 VNĐ	1 miếng)	32 ngày	-	Rc	Không có	Loại làm mát bằng nước	Ba pha 380 đến 415 V AC (50/60 Hz)
HRS090-W-40-J	-	1 miếng)	Báo giá	10	Rc	Có cấp nước tự động	Loại làm mát bằng nước	Ba pha 380 đến 415 V AC (50/60 Hz)
HRS090-W-40-JM	-	1 miếng)	31 ngày	-	Rc	Với cấp nước tự động / Tương thích với đường ống nước khử ion (nước tinh khiết)	Loại làm mát bằng nước	Ba pha 380 đến 415 V AC (50/60 Hz)
HRS090-W-40-M	-	1 miếng)	31 ngày	-	Rc	Tương thích với đường ống nước khử ion (nước tinh khiết)	Loại làm mát bằng nước	Ba pha 380 đến 415 V AC (50/60 Hz)
HRS090-WF-20-BJM	-	1 miếng)	Báo giá	10	G (Bao gồm phụ kiện chuyển đổi Rc-G)	Có cầu dao chống rò rỉ đất / Có cấp nước tự động / Tương thích với đường ống nước khử ion (nước tinh khiết)	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
HRS090-WF-40	-	1 miếng)	Báo giá	10	G (Bao gồm phụ kiện chuyển đổi Rc-G)	Không có	Loại làm mát bằng nước	Ba pha 380 đến 415 V AC (50/60 Hz)
HRS090-WN-20-BJ	-	1 miếng)	Báo giá	10	NPT (Bao gồm phụ kiện chuyển đổi Rc-NPT)	Có cầu dao chống rò rỉ đất / Có cấp nước tự động	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
HRS090-WN-20-BJW	-	1 miếng)	Báo giá	10	NPT (Bao gồm phụ kiện chuyển đổi Rc-NPT)	Có cầu dao chống rò rỉ đất / có cấp nước tự động / chỉ có thiết bị SI	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
HRS090-WN-20-BM	-	1 miếng)	Báo giá	10	NPT (Bao gồm phụ kiện chuyển đổi Rc-NPT)	Với bộ ngắt mạch rò rỉ đất / Tương thích với đường ống nước khử ion (nước tinh khiết)	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
HRS090-WN-20-M	-	1 miếng)	Báo giá	10	NPT (Bao gồm phụ kiện chuyển đổi Rc-NPT)	Tương thích với đường ống nước khử ion (nước tinh khiết)	Loại làm mát bằng nước	Ba pha 200 V AC (50 Hz) / Ba pha 200 đến 230 V AC (60 Hz)
