Khuỷu Tay Nam KQB2L Đầu Nối Một Chạm Bằng Kim Loại Sê-ri KQB - SMC

Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023

Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023

Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023




THƯỜNG ĐƯỢC MUA CÙNG

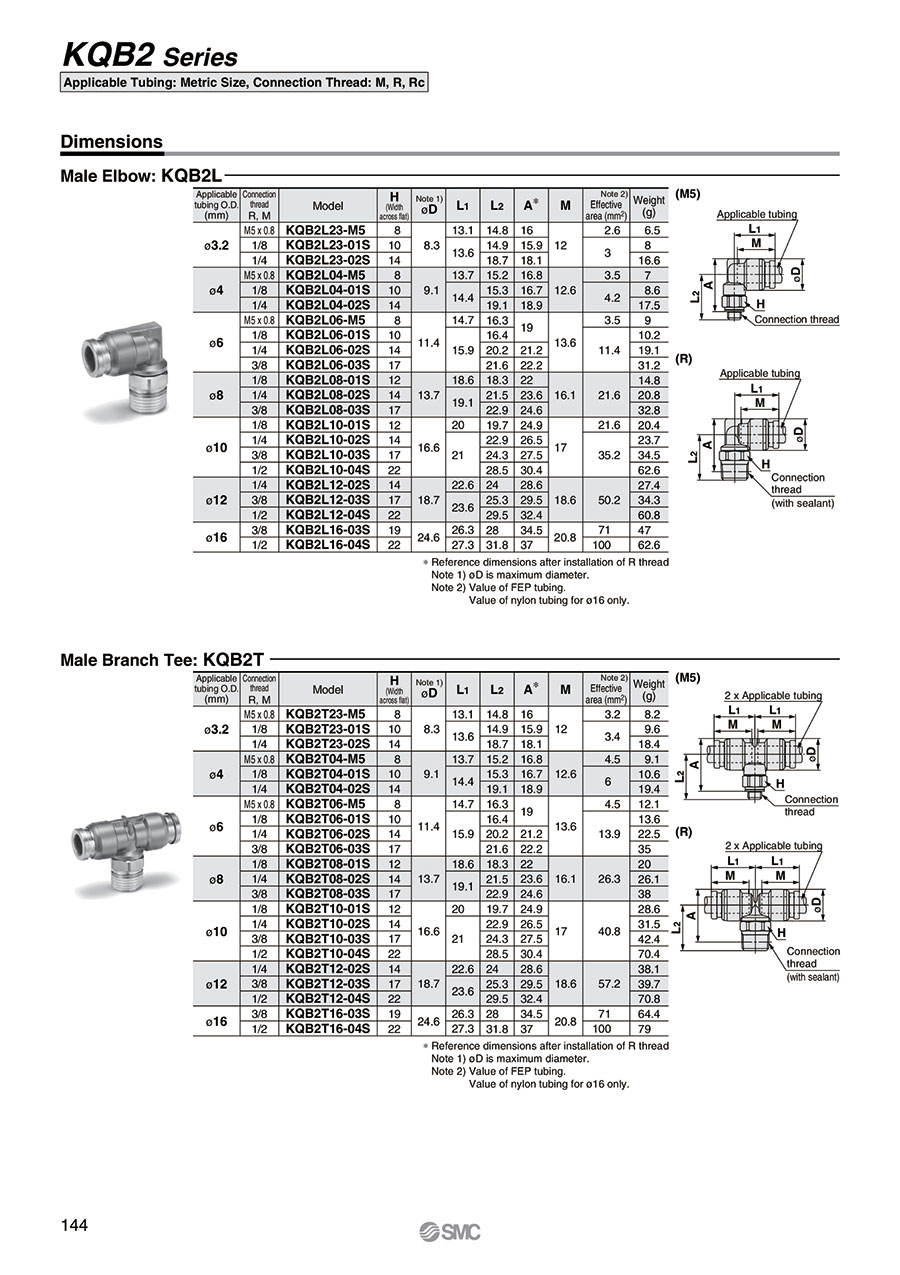

Khuỷu tay nam: Bản vẽ và kích thước phác thảo KQB2L

Khuỷu tay nam: Bản vẽ phác thảo KQB2L
(Đơn vị: mm)
Đường kính ngoài ống áp dụng (mm) | chủ đề kết nối R, M | Người mẫu | h (chiều rộng trên căn hộ) | øDLưu ý 1) | l1 | l2 | Một* | m | Diện tích mặt cắt ngang hiệu quảLưu ý 2) (mm2) | Trọng lượng (g) |
---|---|---|---|---|---|---|---|---|---|---|
ø3.2 | M5 × 0,8 | KQB2L23-M5 | số 8 | 8.3 | 13.1 | 14,8 | 16 | 12 | 2.6 | 6,5 |
1/8 | KQB2L23-01S | 10 | 13.6 | 14,9 | 15,9 | 3 | số 8 | |||
1/4 | KQB2L23-02S | 14 | 18.7 | 18.1 | 16,6 | |||||
ø4 | M5 × 0,8 | KQB2L04-M5 | số 8 | 9.1 | 13.7 | 15.2 | 16,8 | 12.6 | 3,5 | 7 |
1/8 | KQB2L04-01S | 10 | 14.4 | 15.3 | 16.7 | 4.2 | 8.6 | |||
1/4 | KQB2L04-02S | 14 | 19.1 | 18,9 | 17,5 | |||||
ø6 | M5 × 0,8 | KQB2L06-M5 | số 8 | 11.4 | 14.7 | 16.3 | 19 | 13.6 | 3,5 | 9 |
1/8 | KQB2L06-01S | 10 | 15,9 | 16.4 | 11.4 | 10.2 | ||||
1/4 | KQB2L06-02S | 14 | 20.2 | 21.2 | 19.1 | |||||
3/8 | KQB2L06-03S | 17 | 21,6 | 22.2 | 31.2 | |||||
ø8 | 1/8 | KQB2L08-01S | 12 | 13.7 | 18,6 | 18.3 | 22 | 16.1 | 21,6 | 14,8 |
1/4 | KQB2L08-02S | 14 | 19.1 | 21,5 | 23,6 | 20.8 | ||||
3/8 | KQB2L08-03S | 17 | 22,9 | 24,6 | 32,8 | |||||
ø10 | 1/8 | KQB2L10-01S | 12 | 16,6 | 20 | 19.7 | 24,9 | 17 | 21,6 | 20.4 |
1/4 | KQB2L10-02S | 14 | 21 | 22,9 | 26,5 | 35.2 | 23.7 | |||
3/8 | KQB2L10-03S | 17 | 24.3 | 27,5 | 34,5 | |||||
1/2 | KQB2L10-04S | 22 | 28,5 | 30.4 | 62,6 | |||||
ø12 | 1/4 | KQB2L12-02S | 14 | 18.7 | 22,6 | 24 | 28,6 | 18,6 | 50.2 | 27,4 |
3/8 | KQB2L12-03S | 17 | 23,6 | 25.3 | 29,5 | 34.3 | ||||
1/2 | KQB2L12-04S | 22 | 29,5 | 32,4 | 60,8 | |||||
ø16 | 3/8 | KQB2L16-03S | 19 | 24,6 | 26.3 | 28 | 34,5 | 20.8 | 71 | 47 |
1/2 | KQB2L16-04S | 22 | 27.3 | 31,8 | 37 | 100 | 62,6 |
- * Kích thước tham khảo của ren R sau khi lắp đặt
Lưu ý 1) øD là đường kính lớn nhất.
Lưu ý 2) Giá trị của ống FEP.
Giá trị của ống nylon chỉ dành cho ø16.
Thông số kỹ thuật phổ biến của Khớp nối một chạm bằng kim loại Sê-ri Đầu Nối (Tham khảo)
- Kích thước inch × ren UNF/NPT, kích thước milimet × ren G
- Kích thước ống áp dụng: ø3,2 đến 16 (đường kính ngoài: 3,2 đến 16 mm), ø1/8 đến 1/2 (đường kính ngoài: 1/8 đến 1/2 inch)
- Chủ đề kết nối: M, R, Rc, UNF, NPT, G
- Nhiệt độ chất lỏng: -5 đến 150°C
- không dầu mỡ
- Vật liệu ống áp dụng: FEP / PFA / Ni lông / Ni lông mềm / Polyurethane / Polyolefin
- Mạ niken điện phân (bộ phận bằng đồng thau)
Kết cấu

Bản vẽ kết cấu của Metal One-Touch Đầu Nối KQB2 Series
Không. | tên một phần | Vật Liệu |
---|---|---|
1 | nút nhả | SUS304 |
2 | hướng dẫn 1 | SUS304 |
3 | hướng dẫn 2 | SUS304 |
4 | mâm cặp | SUS304 |
5 | Niêm phong | FKM đặc biệt (tráng flo) |
6 | Cơ thể kết nối nam | C3604 (mạ niken không điện phân) |
7 | Cơ thể khuỷu tay nam | SUS316 |
số 8 | Vòng chữ O | FKM đặc biệt (tráng flo) |
9 | nghiên cứu | C3604 (mạ niken không điện phân) |
ống áp dụng
vật liệu Ống Nối | FEP / PFA / Ni lông / Ni lông mềm / Polyurethane / Polyolefin |
---|---|
đường kính ngoài Ống Nối | ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 |
thông số kỹ thuật
chất lỏng có thể sử dụng | không khí, nước |
---|---|
Phạm vi áp suất hoạt độngLưu ý 1) | -100 kPa đến 1 MPaLưu ý 2) |
Sức ép bằng chứng | 3,0 MPa |
Nhiệt độ môi trường và chất lỏngLưu ý 3) | -5 đến 150°C (không đóng băng)Lưu ý 2) |
chất bôi trơn | Kết thúc không dầu mỡ |
Niêm phong (phần chỉ) | Với chất bịt kín |
Lưu ý 1) Không sử dụng các phụ kiện có máy kiểm tra rò rỉ hoặc để giữ chân không v�� chúng không được đảm bảo không rò rỉ.
Lưu ý 2) Kiểm tra dải áp suất vận hành và dải nhiệt độ vận hành của ống.
Lưu ý 3) Bạn nên sử dụng ống lót bên trong trong các điều kiện sau. (Ngoại trừ ø3.2)
- Khi sử dụng trong môi trường có nhiệt độ chất lỏng thay đổi mạnh.
- Khi sử dụng ở nhiệt độ cao.

một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Ống Nối áp dụng OD1 (φ) | Các loại kết nối | Vít kết nối |
---|---|---|---|---|---|---|---|
KQB2L01-32SALE | 155.200 VNĐ 134.714 VNĐ | 1 miếng) | 32 ngày | 1/8 | UNF | 10-32 | |
KQB2L01-N01SSALE | 155.200 VNĐ 134.714 VNĐ | 1 miếng) | 32 ngày | 1/8 | NPT | 1/8 | |
KQB2L01-N02S | 164.800 VNĐ | 1 miếng) | 32 ngày | 1/8 | NPT | 1/4 | |
KQB2L03-32SALE | 143.200 VNĐ 124.298 VNĐ | 1 miếng) | 32 ngày | 32/5 | UNF | 10-32 | |
KQB2L03-N01S | - | 10 miếng) | Báo giá | 32/5 | NPT | 1/8 | |
KQB2L03-N02S | - | 10 miếng) | Báo giá | 32/5 | NPT | 1/4 | |
KQB2L04-01SSALE | 120.800 VNĐ 104.854 VNĐ | 1 miếng) | Cùng ngày | 4 | r | 1/8 | |
KQB2L04-02SSALE | 130.400 VNĐ 113.187 VNĐ | 1 miếng) | Cùng ngày | 4 | r | 1/4 | |
KQB2L04-G01SALE | 143.200 VNĐ 124.298 VNĐ | 1 miếng) | 32 ngày | 4 | g | 1/8 | |
KQB2L04-G02 | - | 10 miếng) | Báo giá | 4 | g | 1/4 | |
KQB2L04-M5SALE | 111.200 VNĐ 96.522 VNĐ | 1 miếng) | Cùng ngày | 4 | m | 5×0,8 | |
KQB2L06-01SSALE | 117.600 VNĐ 102.077 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 1/8 | |
KQB2L06-02SSALE | 127.200 VNĐ 110.410 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 1/4 | |
KQB2L06-03SSALE | 146.400 VNĐ 127.075 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 3/8 | |
KQB2L06-G01SALE | 143.200 VNĐ 124.298 VNĐ | 1 miếng) | Cùng ngày | 6 | g | 1/8 | |
KQB2L06-G02SALE | 158.400 VNĐ 137.491 VNĐ | 1 miếng) | Cùng ngày | 6 | g | 1/4 | |
KQB2L06-G03 | - | 10 miếng) | Báo giá | 6 | g | 3/8 | |
KQB2L06-M5SALE | 133.600 VNĐ 115.965 VNĐ | 1 miếng) | Cùng ngày | 6 | m | 5×0,8 | |
KQB2L07-32SALE | 187.200 VNĐ 162.490 VNĐ | 1 miếng) | 32 ngày | 1/4 | UNF | 10-32 | |
KQB2L07-N01SSALE | 158.400 VNĐ 137.491 VNĐ | 1 miếng) | Cùng ngày | 1/4 | NPT | 1/8 | |
KQB2L07-N02S | 164.800 VNĐ | 1 miếng) | 32 ngày | 1/4 | NPT | 1/4 | |
KQB2L07-N03S | 174.400 VNĐ | 1 miếng) | 32 ngày | 1/4 | NPT | 3/8 | |
KQB2L08-01S | 168.000 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 1/8 | |
KQB2L08-02S | 174.400 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 1/4 | |
KQB2L08-03S | 193.600 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 3/8 | |
KQB2L08-G01SALE | 187.200 VNĐ 162.490 VNĐ | 1 miếng) | Cùng ngày | số 8 | g | 1/8 | |
KQB2L08-G02SALE | 206.400 VNĐ 179.155 VNĐ | 1 miếng) | Cùng ngày | số 8 | g | 1/4 | |
KQB2L08-G03SALE | 225.600 VNĐ 195.821 VNĐ | 1 miếng) | Cùng ngày | số 8 | g | 3/8 | |
KQB2L09-N01S | 174.400 VNĐ | 1 miếng) | 32 ngày | 16/5 | NPT | 1/8 | |
KQB2L09-N02S | - | 10 miếng) | Báo giá | 16/5 | NPT | 1/4 | |
KQB2L09-N03S | 193.600 VNĐ | 1 miếng) | 32 ngày | 16/5 | NPT | 3/8 | |
KQB2L10-01SSALE | 263.200 VNĐ 228.458 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 1/8 | |
KQB2L10-02SSALE | 263.200 VNĐ 228.458 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 1/4 | |
KQB2L10-03SSALE | 263.200 VNĐ 228.458 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 3/8 | |
KQB2L10-04SSALE | 269.600 VNĐ 234.013 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 1/2 | |
KQB2L10-G01SALE | 285.600 VNĐ 247.901 VNĐ | 1 miếng) | Cùng ngày | 10 | g | 1/8 | |
KQB2L10-G02SALE | 285.600 VNĐ 247.901 VNĐ | 1 miếng) | 32 ngày | 10 | g | 1/4 | |
KQB2L10-G03SALE | 285.600 VNĐ 247.901 VNĐ | 1 miếng) | 32 ngày | 10 | g | 3/8 | |
KQB2L10-G04 | 320.000 VNĐ | 1 miếng) | 32 ngày | 10 | g | 1/2 | |
KQB2L11-N01SSALE | 339.200 VNĐ 294.426 VNĐ | 1 miếng) | 32 ngày | 3/8 | NPT | 1/8 | |
KQB2L11-N02SSALE | 339.200 VNĐ 294.426 Sản phẩm liên quanSản phẩm đã xemHạn sử dụng
