Khuỷu Tay Nam KPL Clean One-Touch Đầu Nối - SMC

Mã sản phẩm: O2T9c Tình trạng: Còn hàng

Thương hiệu: SMC Loại sản phẩm: SMC

Giá: 128,800₫

KPL04-02 SALE

KPL06-01 SALE

KPL06-02 SALE

KPL08-01 SALE

KPL08-02 SALE

KPL10-02

KPL10-03

KPL12-03 SALE

KPL12-04 SALE

Số lượng:

Miễn phí vận chuyển

Đơn hàng từ 5000k

Mã:

HSD: 30/12/2023

Giảm tới 3%

Đơn hàng từ 3000k

Mã:

HSD: 30/12/2023

Giảm tới 4%

Đơn hàng từ 5000k

Mã:

HSD: 30/12/2023

Giảm tới 5%

Đơn hàng từ lớn hơn 10000k

Mã:

HSD: 30/12/2023

Cam Kết 100% Sản Phẩm Chính Hãng

Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn

Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác

Hỗ Trợ Kỹ Thuật 24/7

Mô tả sản phẩm

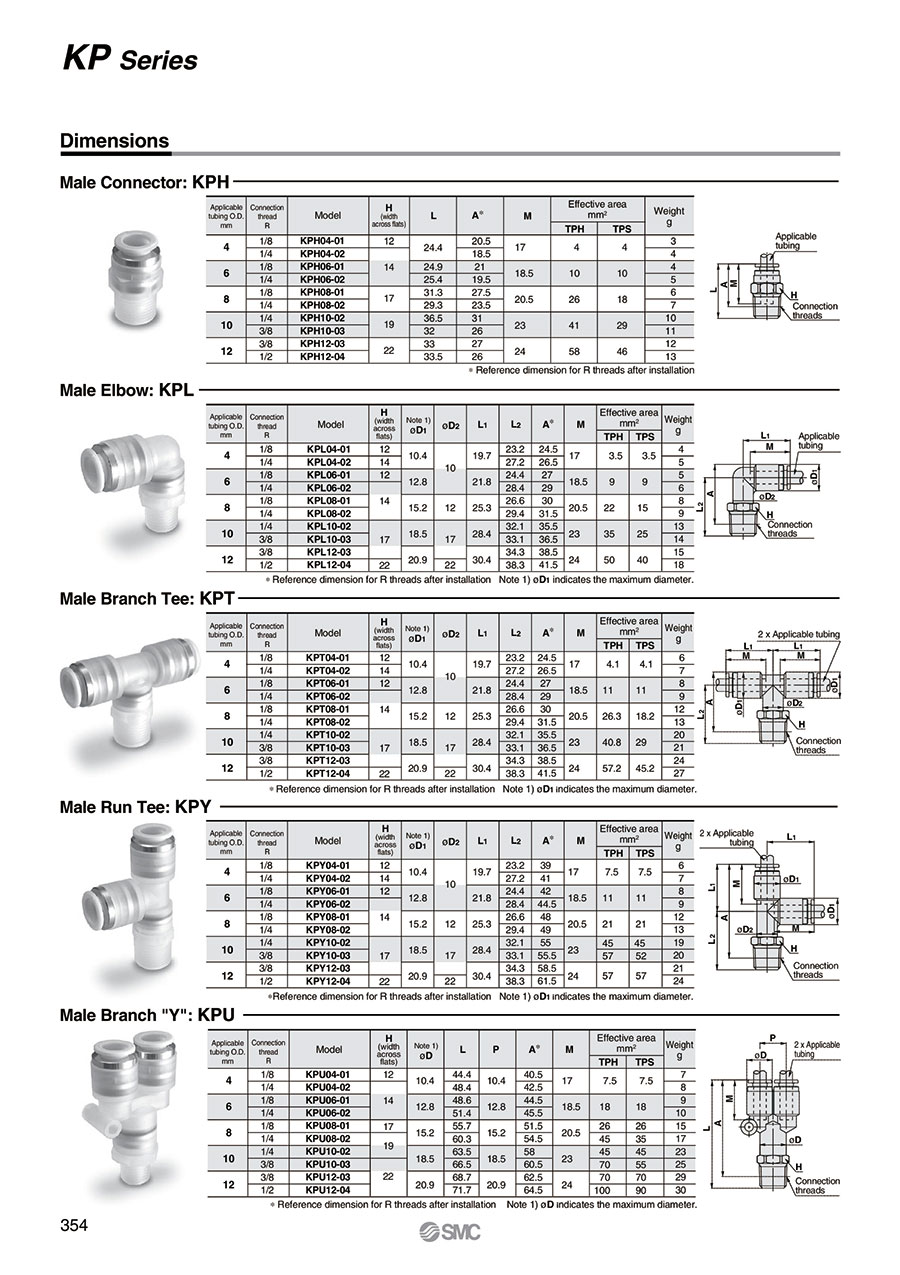

Khuỷu tay nam Bản vẽ phác thảo KPL và kích thước

Bản vẽ phác thảo KPL khuỷu tay nam

Đường kính ngoài ống áp dụng mm	chủ đề kết nối r	Người mẫu	h (chiều rộng trên căn hộ)	Lưu ý 1: øD₁	øD₂	l₁	l₂	*MỘT	m	khu vực hiệu quả mm²	Trọng lượng g
TPH	TPS
4	1/8	KPL04-01	12	10.4	10	19.7	23.2	24,5	17	3,5	3,5	4
4	1/4	KPL04-02	14	10.4		19.7	27.2	26,5	17	3,5	3,5	5
6	1/8	KPL06-01	12	12.8		21.8	24.4	27	18,5	9	9	5
6	1/4	KPL06-02	14	12.8		21.8	28,4	29	18,5	9	9	6
số 8	1/8	KPL08-01		15.2	12	25.3	26,6	30	20,5	22	15	số 8
số 8	1/4	KPL08-02		15.2	12	25.3	29.4	31,5	20,5	22	15	9
10	1/4	KPL10-02	17	18,5	17	28,4	32.1	35,5	23	35	25	13
10	3/8	KPL10-03		18,5		28,4	33.1	36,5	23	35	25	14
12	3/8	KPL12-03		20.9		30.4	34.3	38,5	24	50	40	15
12	1/2	KPL12-04	22	20.9	22	30.4	38.3	41,5	24	50	40	18

*Kích thước tham khảo sau khi vặn ren R
Lưu ý 1: øD1 cho biết đường kính tối đa.

Clean One-Touch Đầu Nối Để Thổi Dòng KP Thông số kỹ thuật chung (Tham khảo)

áp dụng Ống Nối

vật liệu Ống Nối	PFA, polyolefin Polyolefin mềm, polyurethane
đường kính ngoài Ống Nối	ø4, ø6, ø8, ø10, ø12

Lưu ý 1: Có thể sử dụng ống FEP, nylon, nylon mềm và các loại ống thông số kỹ thuật không sạch khác, nhưng hiệu suất về độ sạch sẽ bị giảm.
Lưu ý 2: Vì polyurethane là vật liệu mềm nên ống có thể bị gãy khi đưa vào. Giữ ống ở phần đế và chèn chắc chắn sao cho ống chạm tới mặt sau.

thông số kỹ thuật

Lớp sạch (lớp ISO)	lớp 3^{Lưu ý 1:}
chất lỏng có thể sử dụng	Không khí, khí nitơ, nước, nước khử ion (nước tinh khiết)^{Lưu ý 2:}
Áp suất vận hành tối đa (20°C)	1 MPa^{Lưu ý 3:}
Vận hành áp suất chân không	-100 kPa {10 Torr}
Áp suất bằng chứng được đảm bảo (20°C)	3 MPa
Nhiệt độ môi trường và nhiệt độ chất lỏng làm việc	-20°C đến 80°C
Ren	JIS B0203 (ren côn cho ống/ống)

Lưu ý 1: Xem phần "Phân loại cấp độ phát thải hạt" bên dưới.
Lưu ý 2: Đảm bảo áp suất tăng đột biến luôn ở dưới áp suất vận hành tối đa.
Lưu ý 3: Áp suất vận hành tối đa là giá trị ở 20°C. Đối với các nhiệt độ khác, hãy xem "Mối quan hệ giữa nhiệt độ vận hành và áp suất vận hành tối đa" bên dưới.
Lưu ý 4: Nó không hoàn toàn kín khí, vì vậy vui lòng tránh sử dụng trong máy kiểm tra rò rỉ, v.v., nơi duy trì chân không.

Phân loại cấp độ phát thải hạt

Biểu đồ phân loại cấp phát thải hạt

Mối quan hệ giữa nhiệt độ vận hành và áp suất vận hành tối đa

Biểu đồ nhiệt độ hoạt động và áp suất hoạt động tối đa

Phương pháp chỉ định mô hình

Clean One-Touch Đầu Nối Phương pháp chỉ báo kiểu máy Sê-ri KP Thổi

Bản vẽ kết cấu và Linh Kiện

Clean One-Touch Đầu Nối để thổi bản vẽ cấu trúc Sê-ri KP

Con số	tên một phần	Các loại Vật Liệu
1	Thân	PP
2	nghiên cứu	PP
3	mâm cặp	SUS304
4	Hướng dẫn	SUS304
5	nút nhả	PP (Màu: xanh nhạt)
6	kẹp	PP
7	Nút chặn	SUS304
số 8	Niêm phong	EPDM (lớp phủ flo)
9	bội thu	EPDM (lớp phủ flo)
10	vòng chữ O	EPDM (lớp phủ flo)
11	lái ống lót	SUS304

Phòng ngừa sử dụng

Sê-ri KP bao gồm các phụ kiện một chạm chuyên dụng để thổi sạch và làm sạch dây chuyền.
Vật liệu bịt kín được sử dụng: Do độ bền của EPDM bị suy giảm khi tiếp xúc với dầu khoáng nên nó không phù hợp với đường ống của thiết bị khí nén nói chung.

một phần số	Giá bán	Số lượng Đặt hàng tối thiểu.	ngày vận chuyểnSố ngày giao hàng	Ống Nối áp dụng OD1 (φ)	Vít kết nối
KPL04-01SALE	128.800 VNĐ 111.798 VNĐ	1 miếng)	32 ngày	4	1/8
KPL04-02SALE	128.800 VNĐ 111.798 VNĐ	1 miếng)	32 ngày	4	1/4
KPL06-01SALE	128.800 VNĐ 111.798 VNĐ	1 miếng)	Cùng ngày	6	1/8
KPL06-02SALE	128.800 VNĐ 111.798 VNĐ	1 miếng)	Cùng ngày	6	1/4
KPL08-01SALE	133.600 VNĐ 115.965 VNĐ	1 miếng)	Cùng ngày	số 8	1/8
KPL08-02SALE	133.600 VNĐ 115.965 VNĐ	1 miếng)	Cùng ngày	số 8	1/4
KPL10-02	149.600 VNĐ	1 miếng)	Cùng ngày	10	1/4
KPL10-03	149.600 VNĐ	1 miếng)	4 ngày)	10	3/8
KPL12-03SALE	165.600 VNĐ 143.741 VNĐ	1 miếng)	32 ngày	12	3/8
KPL12-04SALE	165.600 VNĐ 143.741 VNĐ	1 miếng)	Cùng ngày	12	1/2
