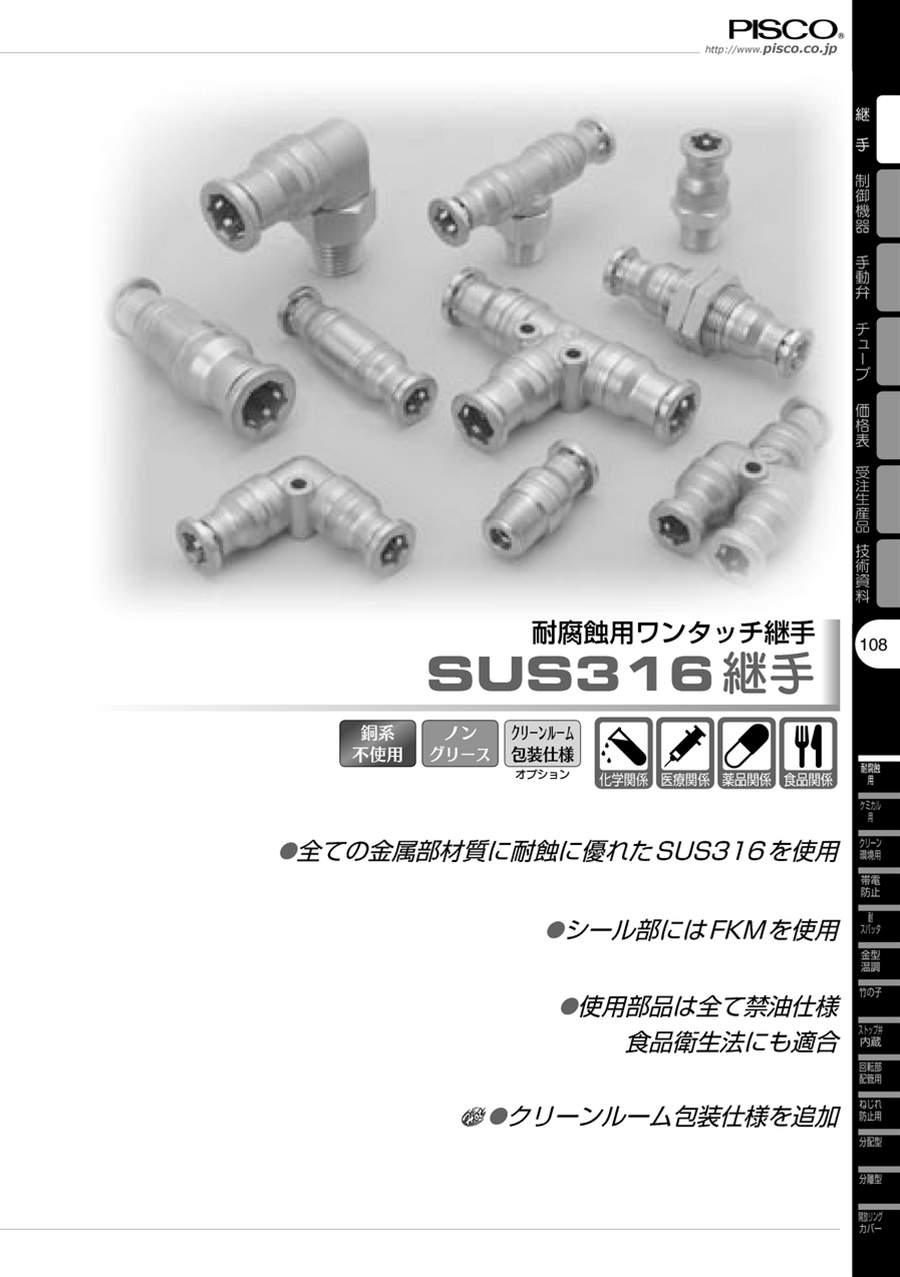

Khớp Đầu Nối SUS316 Chống Ăn Mòn, Loại Thẳng - PISCO
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
Khớp Nối Ống Nối Inox Đầu Nối - Loại Thẳng Thông Số Kỹ Thuật
Co Đầu Nối Ống Nối Inox SUS316 - Dáng Loại Thẳng
Bản vẽ kích thước cho ren hệ mét
Bản vẽ kích thước ren ống côn
Chất lỏng có thể sử dụng: không khí, nước (xem điều kiện*), khác (xem điều kiện*)
Áp suất vận hành tối đa: 1.0 MPa
Áp suất chân không vận hành: -100 kPa
Phạm vi nhiệt độ hoạt động: -15 đến 120°C (không đóng băng)
- *Khi chất lỏng được sử dụng là nước hoặc các hóa chất khác, phải tuân thủ các điều kiện sau.
- 1.Khi sử dụng nước hoặc các chất lỏng khác, hãy đảm bảo rằng áp suất tăng vọt luôn ở dưới áp suất vận hành tối đa.
- 2.Khi sử dụng nước hoặc các chất lỏng khác, hãy đảm bảo sử dụng vòng chèn (xem trang 858 của danh mục).
- 3.Đối với hóa chất, khí hỗn hợp, v.v., việc tuân thủ các thông số kỹ thuật có thể thay đổi tùy theo điều kiện sử dụng, vì vậy vui lòng kiểm tra trước khi sử dụng.
Kích thước tương thích
- Kích thước Ống Nối
Kích thước milimet: φ4 (đường kính 4 mm), φ6 (đường kính 6 mm), φ8 (đường kính 8 mm), φ10 (đường kính 10 mm), φ12 (đường kính 12 mm), φ16 (đường kính 16 mm)
- kích thước Ren
Ren hệ mét: M5×0.8
Ren ống côn: R1/8, R1/4, R3/8, R1/2
| Định dạng | Đường kính ngoài Ống Nối φD | r | Một | b | l | C | lục giác h | φP | Diện tích mặt cắt hiệu quả (mm2) | Khối lượng (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| SSC4-M5 (4) (6) | 4 | M5 × 0,8 | 3 | 24.4 | 21.4 | 18.4 | 10 | 9,8 | 3 | 6 |
| SSC4-01 (4) (5) (6) | R1/8 | số 8 | 27,4 | 23,4 | 5 | 8,7 | ||||
| SSC6-M5 (4) (6) | 6 | M5 × 0,8 | 3 | 25,6 | 22,6 | 19.6 | 12 | 11.8 | 3 | 8.4 |
| SSC6-01 (4) (5) (6) | R1/8 | số 8 | 27,6 | 23.7 | 13,5 | 9,9 | ||||
| SSC6-02 (4) (5) (6) | R1/4 | 11 | 31,6 | 25,6 | 14 | 13,8 | 18 | |||
| SSC8-01 (4) (5) (6) | số 8 | R1/8 | số 8 | 30.9 | 27 | 21.9 | 14 | 13,8 | 20,5 | 12 |
| SSC8-02 (4) (5) (6) | R1/4 | 11 | 33,9 | 27,9 | 26,8 | 18 | ||||
| SSC10-02 (4) (5) (6) | 10 | R1/4 | 11 | 36 | 30 | 25,5 | 17 | 16,8 | 27,5 | 22 |
| SSC10-03 (4) (5) (6) | R3/8 | 12 | 38 | 31,7 | 28,5 | 29 | ||||
| SSC12-03 (4) (5) (6) | 12 | R3/8 | 12 | 39,9 | 33,6 | 27,4 | 21 | 19.8 | 45,5 | 37 |
| SSC12-04 (4) (5) (6) | R1/2 | 15 | 42,9 | 34,7 | 22 | 51,8 | 55 | |||
| SSC16-04 (4) (5) (6) | 16 | R1/2 | 15 | 49,7 | 41,6 | 32,7 | 24 | 23.7 | 79,8 | 59 |
Đơn vị: mm
- *Kích thước ren côn loại L là kích thước tham khảo sau khi siết chặt bằng vít.
- *Đối với (4) ở định dạng thứ tự, hãy nhập -X nếu bạn muốn biết thông số kỹ thuật của mỡ fluorochemical.
- *Đối với (5) ở định dạng thứ tự, hãy nhập -TP nếu bạn muốn thông số kỹ thuật của băng niêm phong.
- *Đối với (6) ở định dạng đơn đặt hàng, hãy nhập -C nếu bạn muốn thông số kỹ thuật đóng gói phòng sạch.
| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Ống Nối áp dụng OD1 (φ) | Bu Lông kết nối Loại 1 | Danh nghĩa của Ren 1 | Thông số kỹ thuật con dấu phần Ren |
|---|---|---|---|---|---|---|---|---|
| SSC4-01 | 275.545 VNĐ | 1 miếng) | Cùng ngày | 4 | r | 1/8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC4-M5SALE | 297.238 VNĐ 159.914 VNĐ | 1 miếng) | Cùng ngày | 4 | m | M5×0.8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC6-01 | 289.020 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 1/8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC6-02SALE | 329.448 VNĐ 198.657 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 1/4 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC6-02-TPSALE | 340.385 VNĐ 184.148 VNĐ | 1 miếng) | Cùng ngày | 6 | r | 1/4 | Thông số kỹ thuật băng niêm phong | |
| SSC6-M5SALE | 310.605 VNĐ 186.984 VNĐ | 1 miếng) | Cùng ngày | 6 | m | M5×0.8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC8-01SALE | 370.515 VNĐ 201.190 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 1/8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC8-02SALE | 366.571 VNĐ 221.409 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 1/4 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC8-02-TPSALE | 377.328 VNĐ 205.266 VNĐ | 1 miếng) | Cùng ngày | số 8 | r | 1/4 | Thông số kỹ thuật băng niêm phong | |
| SSC10-02SALE | 454.880 VNĐ 275.657 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 1/4 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC10-03SALE | 473.176 VNĐ 258.827 VNĐ | 1 miếng) | Cùng ngày | 10 | r | 3/8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC12-03SALE | 581.116 VNĐ 320.195 VNĐ | 1 miếng) | Cùng ngày | 12 | r | 3/8 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC12-04SALE | 613.655 VNĐ 338.124 VNĐ | 1 miếng) | Cùng ngày | 12 | r | 1/2 | Chi tiết kỹ thuật tiêu chuẩn | |
| SSC16-04SALE | 774.366 VNĐ 428.224 VNĐ | 1 miếng) | Cùng ngày | 16 | r | 1/2 | Chi tiết kỹ thuật tiêu chuẩn |
