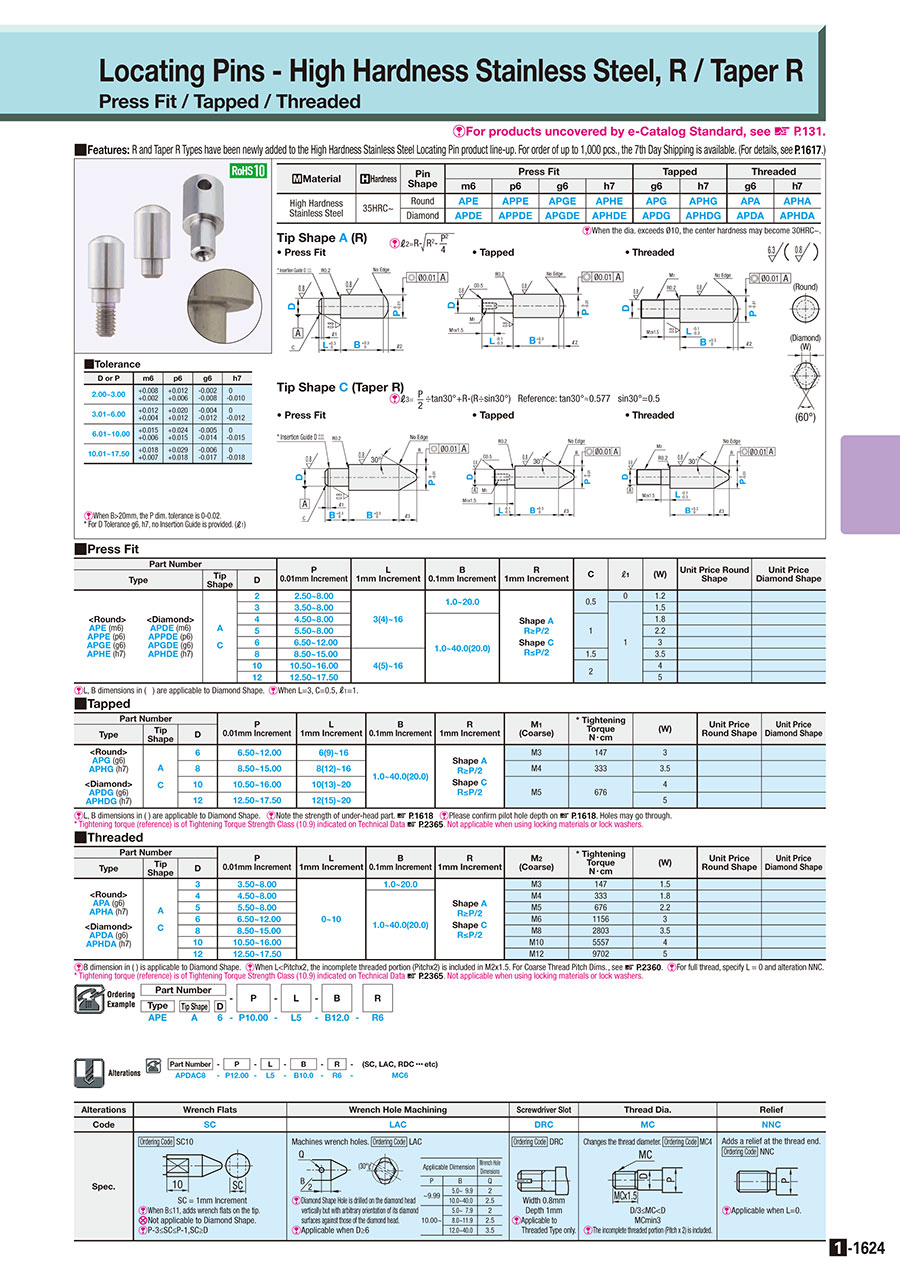

Chốt Định Vị Không Gỉ Có Độ Cứng Cao/R/Taper R/Press Fit - MISUMI
Mã sản phẩm: fB0S4
Tình trạng:
Còn hàng
Thương hiệu: MISUMI
Loại sản phẩm: Chốt Định Vị không gỉ có độ cứng cao/R/Taper R/Press Fit Part Numbers
Liên hệ
Số lượng:
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
| [ M ] Vật Liệu | [ H ] Độ cứng | Hình dạng ghim | Nhấn Fit | |||
| m6 | p6 | g6 | h7 | |||
| Thép không gỉ có độ cứng cao | 35HRC~ | Tròn | vượn | ứng dụng | APGE | PHÉP |
| Kim cương | APDE | ứng dụng | APGDE | APHDE | ||
[ ! ]Nếu đường kính vượt quá Ø10, độ cứng lõi có thể là 30HRC~.
[ ! ]Nếu B>20mm, P Dim. Dung sai là 0 -0,02.
* D Dung sai g6/h7 không có thanh dẫn hướng. (ℓ1)
thông số kỹ thuật
| một phần số | - | P | - | l | - | b | r | |||||
| Loại hình | Hình Dạng Đầu Ren | Đ. | ||||||||||
| vượn | Một | 6 | - | P10.00 | - | L5 | - | B12.0 | - | R6 | ||
■Dung sai
| D hoặc P | m6 | p6 | g6 | h7 |
| 2,00~3,00 | +0.008 +0,002 |
+0,012 +0.006 |
-0,002 -0,008 |
0 -0,010 |
| 3,01~6,00 | +0,012 +0,004 |
+0.020 +0,012 |
-0,004 -0,012 |
0 -0,012 |
| 6,01~10,00 | +0,015 +0.006 |
+0.024 +0,015 |
-0,005 -0,014 |
0 -0,015 |
| 10.01~17.50 | +0.018 +0.007 |
+0.029 +0.018 |
-0,006 -0,017 |
0 -0,018 |
■Nhấn Fit
| một phần số | P Tăng 0,01mm |
l Tăng 1mm |
b Tăng 0,1mm |
r Tăng 1mm |
C | ℓ1 | (W) | đơn giá hình Tròn |
đơn giá hình kim cương |
|||
| Loại hình | Hình Dạng Đầu Ren | Đ. | ||||||||||
vượn(m6) ứng dụng(tr6) APGE(g6) PHÉP(h7) |
APDE(m6) ứng dụng(tr6) APGDE(g6) APHDE(h7) |
Một C |
2 | 2,50~8,00 | 3(4)~16 | 1.0~20.0 | MộtHình dạngR≥P/2 CHình dạngR≤P/2 |
0,5 | 0 | 1.2 | ||
| 3 | 3,50~8,00 | 1 | 1,5 | |||||||||
| 4 | 4,50~8,00 | 1.0~40.0(20.0) | 1 | 1.8 | ||||||||
| 5 | 5,50~8,00 | 2.2 | ||||||||||
| 6 | 6.50~12.00 | 3 | ||||||||||
| số 8 | 8h50~15h00 | 4(5)~16 | 1,5 | 3,5 | ||||||||
| 10 | 10.50~16.00 | 2 | 4 | |||||||||
| 12 | 12h50~17h50 | 5 | ||||||||||
[ ! ]Kích thước L và kích thước B trong ( ) được áp dụng cho Hình dạng Kim cương.[ ! ]Khi L=3, C=0,5, ℓ1=1.
Kết Cấu Bên Trên
| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | RoHS | Hướng dẫn chèn Hình Dạng Đầu Ren | Hướng dẫn chèn Loại Đầu Bịt | Định vị bên ngoài Dia. P (Ø) (mm) | Mặt lắp Đường kính Đường Kính Ngoài D. (Ø) | Dung sai bên gắn | b (mm) | l (mm) | r (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APDEA2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 2,5 ～ 8 | 2 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 100 | |
| APDEA3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 3,5 ～ 8 | 3 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 100 | |
| APDEA4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 4,5 ～ 8 | 4 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 100 | |
| APDEA5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 5,5 ～ 8 | 5 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 100 | |
| APDEA6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 6,5 ～ 12 | 6 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 100 | |
| APDEA8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 8,5 ～ 15 | số 8 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 100 | |
| APDEA10-P[10.5-16/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 10,5 ～ 16 | 10 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 100 | |
| APDEA12-P[12.5-17.5/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | r | 12,5 ～ 17,5 | 12 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 100 | |
| APDEC2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 2,5 ～ 8 | 2 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 4 | |
| APDEC3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 3,5 ～ 8 | 3 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 4 | |
| APDEC4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 4,5 ～ 8 | 4 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 4 | |
| APDEC5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 5,5 ～ 8 | 5 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 4 | |
| APDEC6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-6/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 6,5 ～ 12 | 6 | m6 | 1 ～ 20 | 4 ～ 16 | 1 ～ 6 | |
| APDEC8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-7/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 8,5 ～ 15 | số 8 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 7 | |
| APDEC10-P[10.5-16/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-8/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 10,5 ～ 16 | 10 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 8 | |
| APDEC12-P[12.5-17.5/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-8/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Kim cương | côn R | 12,5 ～ 17,5 | 12 | m6 | 1 ～ 20 | 5 ～ 16 | 1 ～ 8 | |
| APEA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 2,5 ～ 8 | 2 | m6 | 1 ～ 20 | 3 ～ 16 | 1 ～ 100 | |
| APEA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 3,5 ～ 8 | 3 | m6 | 1 ～ 20 | 3 ～ 16 | 1 ～ 100 | |
| APEA4-P[4.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 4,5 ～ 8 | 4 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 100 | |
| APEA5-P[5.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 5,5 ～ 8 | 5 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 100 | |
| APEA6-P[6.5-12/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 6,5 ～ 12 | 6 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 100 | |
| APEA8-P[8.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 8,5 ～ 15 | số 8 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 100 | |
| APEA10-P[10.5-16/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 10,5 ～ 16 | 10 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 100 | |
| APEA12-P[12.5-17.5/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | r | 12,5 ～ 17,5 | 12 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 100 | |
| APEC2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 2,5 ～ 8 | 2 | m6 | 1 ～ 20 | 3 ～ 16 | 1 ～ 4 | |
| APEC3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 3,5 ～ 8 | 3 | m6 | 1 ～ 20 | 3 ～ 16 | 1 ～ 4 | |
| APEC4-P[4.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 4,5 ～ 8 | 4 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 4 | |
| APEC5-P[5.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-4/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 5,5 ～ 8 | 5 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 4 | |
| APEC6-P[6.5-12/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-6/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 6,5 ～ 12 | 6 | m6 | 1 ～ 40 | 3 ～ 16 | 1 ～ 6 | |
| APEC8-P[8.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-7/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 8,5 ～ 15 | số 8 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 7 | |
| APEC10-P[10.5-16/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-8/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 10,5 ～ 16 | 10 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 8 | |
| APEC12-P[12.5-17.5/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-8/1] | - | 1 miếng) | 6 Ngày Trở Lên | 10 | Tròn | côn R | 12,5 ～ 17,5 | 12 | m6 | 1 ～ 40 | 4 ～ 16 | 1 ～ 8 | |
