Mô tả sản phẩm

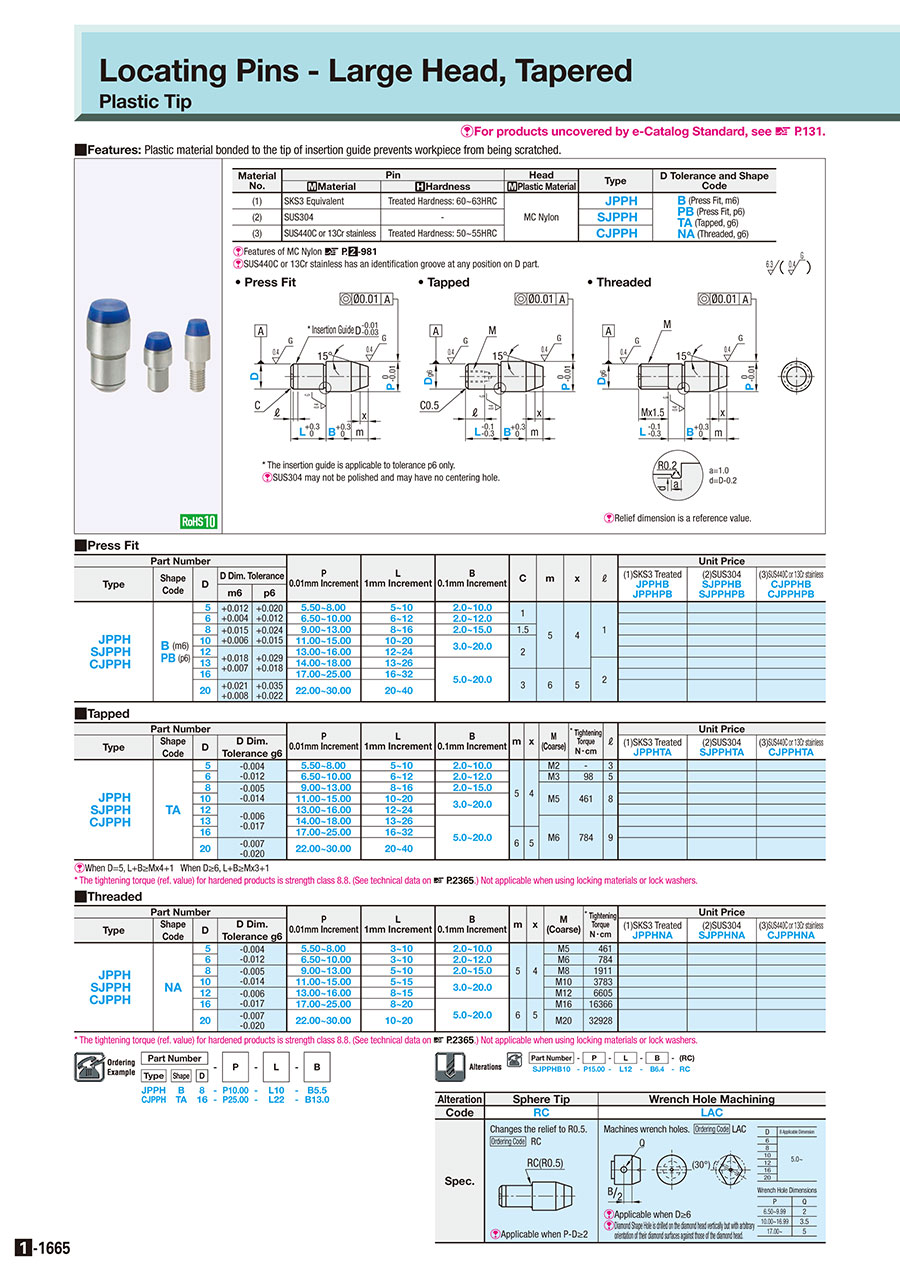

Chốt Định Vị - Đầu lớn thuôn nhọn - Đầu nhựa - Đầu Bịt :Hình ảnh liên quan

* Hướng dẫn chèn chỉ áp dụng cho dung sai p6.
[ ! ]SUS304 có thể không được đánh bóng và có thể không có lỗ định tâm.

Vật Liệu Không.	Ghim		Cái đầu	Loại hình	D Dung sai và mã hình dạng
Vật Liệu Không.	[ M ] Vật Liệu	[ H ] Độ cứng	[ M ] Vật Liệu nhựa	Loại hình	D Dung sai và mã hình dạng
①	Tương đương SKS3	Độ cứng đã xử lý: 60 ~ 63HRC	MC Ni lông	JPPH	TA(Đã gõ, g6)
②	SUS304	-		SJPPh
③	SUS440C hoặc 13Cr không gỉ	Độ cứng đã xử lý: 50 ~ 55HRC		CJPPh

[ ! ]Tính năng của MC Nylon >> P.2-953
[ ! ]SUS440C hoặc thép không gỉ 13Cr có rãnh nhận dạng trên phần lắp D.

thông số kỹ thuật

một phần số			-	P	-	l	-	b

Loại hình	Hình dạng	Đ.
CJPPH	TA	16	-	P25.00	-	L22	-	B13.0

■Đã khai thác

một phần số				P Tăng 0,01mm	l Tăng 1mm	b Tăng 0,1mm	tôi	x	M (Thô)	^{* Thắt chặt mô-men xoắn} N•cm	ℓ
Loại hình	mã hình dạng	Đ.	Đ. dung sai g6	P Tăng 0,01mm	l Tăng 1mm	b Tăng 0,1mm	tôi	x	M (Thô)	^{* Thắt chặt mô-men xoắn} N•cm	ℓ
JPPH SJPPH CJPPH	TA	5	-0,004 -0,012	5,50~8,00	5~10	2.0~10.0	5	4	M2	-	3
		6	-0,004 -0,012	6,50~10,00	6~12	2.0~12.0	5	4	M3	98	5
		số 8	-0,005 -0,014	9.00~13.00	8~16	2.0~15.0	5	4	M5	461	số 8
		10	-0,005 -0,014	11.00~15.00	10~20	3.0~20.0	5	4	M5	461	số 8
		12	-0,006 -0,017	13.00~16.00	12~24	3.0~20.0	5	4	M5	461	số 8
		13	-0,006 -0,017	14.00~18.00	13~26	5,0~20,0	5	4	M6	784	9
		16	-0,006 -0,017	17.00~25.00	16~32		6	5	M6	784	9
		20	-0,007 -0,020	22.00~30.00	20~40		6	5	M6	784	9

[ ! ]Khi D=5, L+B≥Mx4+1 Khi D≥6, L+B≥Mx3+1
*Mô-men xoắn siết chặt (giá trị tham chiếu) đối với các sản phẩm đã tôi cứng là cấp độ bền 8,8. (Xem dữ liệu kỹ thuật trên>>P.2365.)Không áp dụng khi sử dụng vật liệu khóa hoặc vòng đệm khóa.

Kết Cấu Bên Trên

một phần số	Giá bán	Số lượng Đặt hàng tối thiểu.	ngày vận chuyểnSố ngày giao hàng	RoHS	xử lý nhiệt	Vật Liệu	Định vị bên ngoài Dia. P (Ø) (mm)	Mặt lắp Đường kính Đường Kính Ngoài D. (��)	b (mm)	l (mm)	Giấy chứng nhận vật Vật Liệu : Vật Liệu
CJPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	5	2 ～ 10	5 ～ 10	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	6	2 ～ 12	6 ～ 12	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	số 8	2 ～ 15	8 ～ 16	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	10	3 ～ 20	10 ～ 20	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	13 ～ 16	12	3 ～ 20	12 ～ 24	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	14 ～ 18	13	5 ～ 20	13 ～ 26	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	17 ～ 25	16	5 ～ 20	16 ～ 32	Pin: Tương đương SUS440C \| Đầu: MC nylon
CJPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	22～30	20	5 ～ 20	20 ～ 40	Pin: Tương đương SUS440C \| Đầu: MC nylon
JPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	5,5 ～ 8	5	2 ～ 10	5 ～ 10	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	6,5 ～ 10	6	2 ～ 12	6 ～ 12	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	9 ～ 13	số 8	2 ～ 15	8 ～ 16	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	11 ～ 15	10	3 ～ 20	10 ～ 20	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	13 ～ 16	12	3 ～ 20	12 ～ 24	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	14 ～ 18	13	5 ～ 20	13 ～ 26	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	17 ～ 25	16	5 ～ 20	16 ～ 32	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
JPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép] Tương đương SKS3	22～30	20	5 ～ 20	20 ～ 40	Ghim: SKS3 Tương Đương \| Đầu: MC nylon
SJPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	5,5 ～ 8	5	2 ～ 10	5 ～ 10	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	6,5 ～ 10	6	2 ～ 12	6 ～ 12	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	9 ～ 13	số 8	2 ～ 15	8 ～ 16	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	11 ～ 15	10	3 ～ 20	10 ～ 20	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	13 ～ 16	12	3 ～ 20	12 ～ 24	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	14 ～ 18	13	5 ～ 20	13 ～ 26	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	17 ～ 25	16	5 ～ 20	16 ～ 32	Pin: SUS304 \| Đầu: MC nylon
SJPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]	-	1 miếng)	8 Ngày Trở Lên	10	Không cung cấp	[Thép không gỉ] SUS304	22～30	20	5 ～ 20	20 ～ 40	Pin: SUS304 \| Đầu: MC nylon
