Mô tả sản phẩm

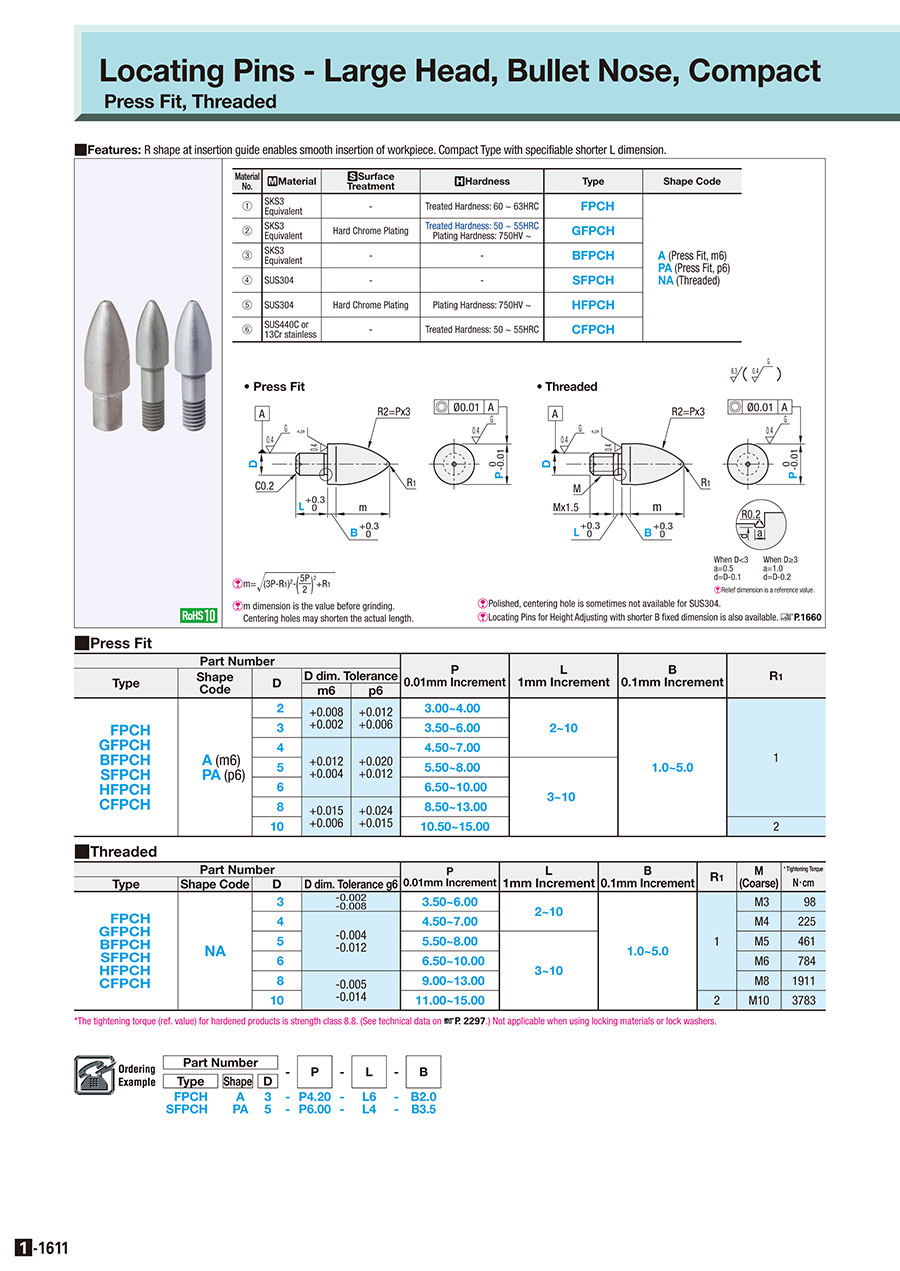

Chốt Định Vị - Đầu Lớn, Mũi Đạn - Bấm Vừa:Hình ảnh liên quan

Vật Liệu Không.	[ M ] Vật Liệu	[ S ] xử lý bề mặt	[ H ] Độ cứng	Loại hình	mã hình dạng
①	Tương đương SKS3	-	Độ cứng đã xử lý: 60 ~ 63HRC	FPCH	Một(Chuẩn, m6) PA(Chuẩn, p6)
②	Tương đương SKS3	Mạ Chrome cứng	Độ cứng đã xử lý: 50 ~ 55HRC Độ cứng mạ: 750HV ~	GFPCH
③	Tương đương SKS3	-	-	BFPCH
④	SUS304	-	-	SFPCh
⑤	SUS304	Mạ Chrome cứng	Độ cứng mạ: 750HV ~	HFPCH
⑥	SUS440C hoặc 13Cr không gỉ	-	Độ cứng đã xử lý: 50 ~ 55HRC	CFPCH

thông số kỹ thuật

một phần số			-	P	-	l	-	b

Loại hình	Hình dạng	Đ.
FPCH	Một	3	-	P4.20	-	L6	-	B2.0
SFPCH	PA	5	-	P6.00	-	L4	-	B3.5

■Tiêu chuẩn

một phần số					Tăng P 0,01mm	Tăng L 1mm	Tăng B 0,1mm	r₁
Loại hình	mã hình dạng	Đ.	Đ mờ. Sức chịu đựng
Loại hình	mã hình dạng	Đ.	m6	p6
FPCH GFPCH BFPCH SFPCH HFPCH CFPCH	Một(m6) PA(tr6)	2	+0.008 +0,002	+0,012 +0.006	3,00~4,00	2~10	1.0~5.0	1
		3	+0.008 +0,002	+0,012 +0.006	3,50~6,00			1
		4	+0,012 +0,004	+0.020 +0,012	4,50~7,00			1
		5	+0,012 +0,004	+0.020 +0,012	5,50~8,00	3~10		1
		6	+0,012 +0,004	+0.020 +0,012	6,50~10,00			1
		số 8	+0,015 +0.006	+0.024 +0,015	8h50~13h00			1
		10	+0,015 +0.006	+0.024 +0,015	10.50~15.00			2

Kết Cấu Bên Trên

một phần số Giá bán Số lượng Đặt hàng tối thiểu. Khối lượng chiết khấu ngày vận chuyểnSố ngày giao hàng RoHS xử lý bề mặt xử lý nhiệt Vật Liệu Định vị bên ngoài Dia. P (Ø)
(mm) Mặt lắp Đường kính Đường Kính Ngoài D.
(Ø) Dung sai bên gắn b
(mm) l
(mm)

BFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

3 ～ 4

1 ～ 5

2 ～ 10

BFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

3,5 ～ 6

1 ～ 5

2 ～ 10

BFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

4,5 ～ 7

1 ～ 5

2 ～ 10

BFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

5,5 ～ 8

1 ～ 5

3 ～ 10

BFPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

6,5 ～ 10

1 ～ 5

3 ～ 10

BFPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

8,5 ～ 13

số 8

1 ～ 5

3 ～ 10

BFPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

10,5 ～ 15

1 ～ 5

3 ～ 10

BFPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

3 ～ 4

1 ～ 5

2 ～ 10

BFPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

3,5 ～ 6

1 ～ 5

2 ～ 10

BFPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

4,5 ～ 7

1 ～ 5

2 ～ 10

BFPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

5,5 ～ 8

1 ～ 5

3 ～ 10

BFPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

6,5 ～ 10

1 ～ 5

3 ～ 10

BFPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

8,5 ～ 13

số 8

1 ～ 5

3 ～ 10

BFPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

[Thép] Tương đương SKS3

10,5 ～ 15

1 ～ 5

3 ～ 10

CFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

3 ～ 4

1 ～ 5

2 ～ 10

CFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

3,5 ～ 6

1 ～ 5

2 ～ 10

CFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

4,5 ～ 7

1 ～ 5

2 ～ 10

CFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

5,5 ～ 8

1 ～ 5

3 ～ 10

CFPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

6,5 ～ 10

1 ～ 5

3 ～ 10

CFPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

8,5 ～ 13

số 8

1 ～ 5

3 ～ 10

CFPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

10,5 ～ 15

1 ～ 5

3 ～ 10

CFPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

3 ～ 4

1 ～ 5

2 ～ 10

CFPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

3,5 ～ 6

1 ～ 5

2 ～ 10

CFPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

4,5 ～ 7

1 ～ 5

2 ～ 10

CFPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

5,5 ～ 8

1 ～ 5

3 ～ 10

CFPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

6,5 ～ 10

1 ～ 5

3 ～ 10

CFPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

8,5 ～ 13

số 8

1 ～ 5

3 ～ 10

CFPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép không gỉ] SUS440C hoặc 13Cr không gỉ

10,5 ～ 15

1 ～ 5

3 ～ 10

FPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép] Tương đương SKS3

3 ～ 4

1 ～ 5

2 ～ 10

FPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép] Tương đương SKS3

3,5 ～ 6

1 ～ 5

2 ～ 10

FPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp

[Thép] Tương đương SKS3

4,5 ～ 7

1 ～ 5

2 ～ 10

FPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

1 miếng)

6 Ngày Trở Lên

Không cung cấp

Phương Pháp Xử Lý Nhiệt trực tiếp
