Chốt Định Vị - Có Vai - Thuôn Nhọn, Có Thể Cấu Hình Độ Dày Của Vai - Có Ren - MISUMI

Chia sẻ:

Cam Kết 100% Sản Phẩm Chính Hãng

Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn

Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác

Hỗ Trợ Kỹ Thuật 24/7

Mô tả sản phẩm

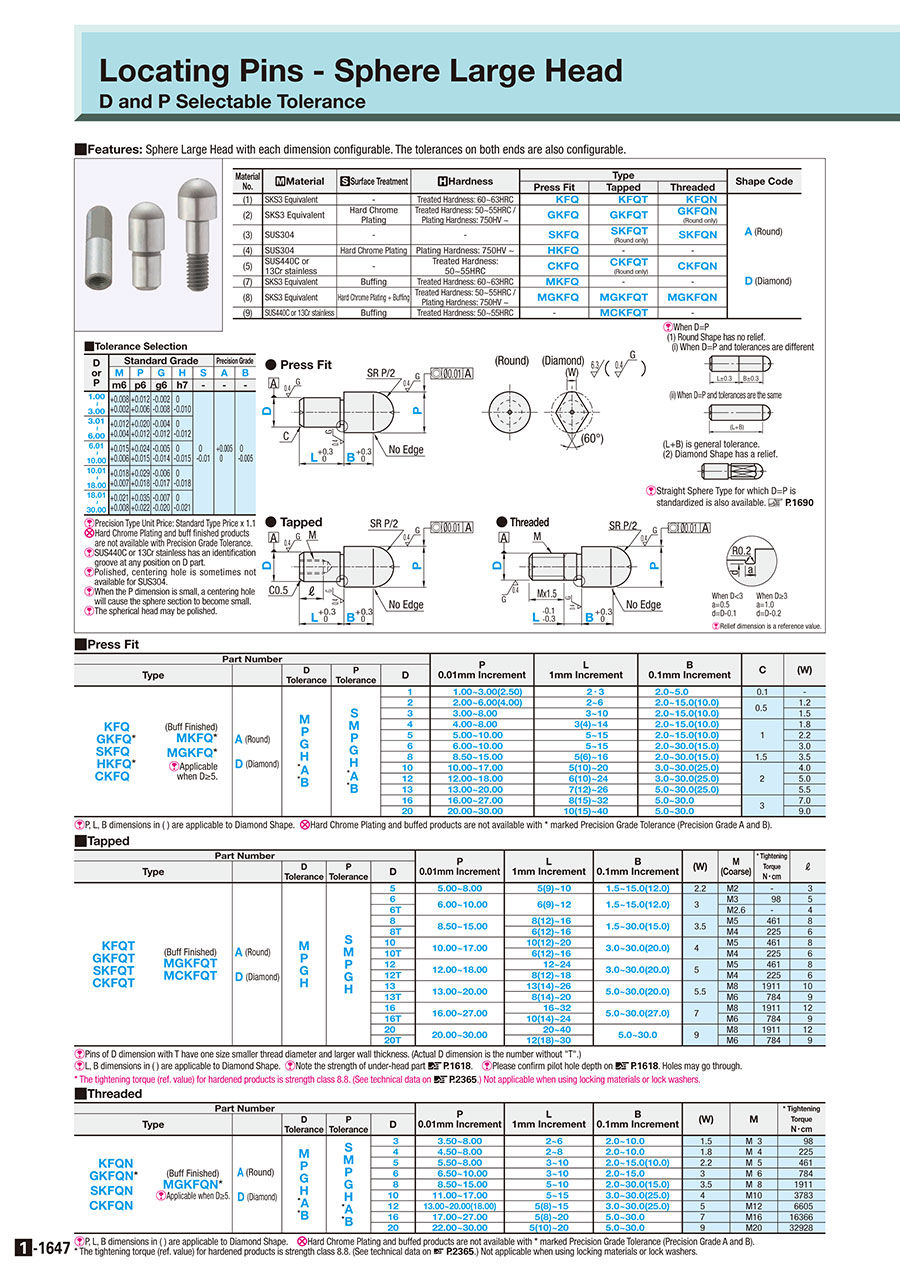

Chốt Định Vị - Có vai - Thon dần, Độ dày của vai Có thể định cấu hình - Có ren: Hình ảnh liên quan

Vật Liệu Không.	[ M ] Vật Liệu	[ S ]Xử lý bề mặt	[ H ] Độ cứng	Loại hình
Vật Liệu Không.	[ M ] Vật Liệu	[ S ]Xử lý bề mặt	[ H ] Độ cứng	Tròn	Kim cương
(1)	Tương đương SKS3	-	Độ cứng đã xử lý: 60~63HRC	KFQNA	KFQND
(2)	Tương đương SKS3	Mạ Chrome cứng	Độ cứng đã xử lý: 50~55HRC / Độ cứng mạ: 750HV ~	GKFQNA	-
(3)	SUS304	-	-	SKFQNA	SKFQND
(5)	SUS440C hoặc 13Cr không gỉ	-	Độ cứng đã xử lý: 50~55HRC	CKFQNA	CKFQND
(số 8)	Tương đương SKS3	Mạ Chrome cứng + Đánh bóng	Độ cứng đã xử lý: 50~55HRC / Độ cứng mạ: 750HV ~	MGKFQNA	MGKFQND

thông số kỹ thuật

một phần số

Loại hình

Hình dạng

Đ Tol.

P Tôl.

Đ.

KFQ

Một

P8.00

B6.0

■Lựa chọn dung sai

Đ. hoặc P	Lớp tiêu chuẩn					Lớp chính xác
	m	P	g	h	S	Một	b
	m6	p6	g6	h7	-	-	-
3,00	+0.008 +0,002	+0,012 +0.006	-0,002 -0,008	0 -0,010	0 -0,01	+0,005 0	0 -0,005
3,50 ~ 6,00	+0,012 +0,004	+0.020 +0,012	-0,004 -0,012	0 -0,012
6.01 ~ 10.00	+0,015 +0.006	+0.024 +0,015	-0,005 -0,014	0 -0,015
10.01 ~ 18.00	+0.018 +0.007	+0.029 +0.018	-0,006 -0,017	0 -0,018
18.01 ~ 30.00	+0.021 +0.008	+0,035 +0.022	-0,007 -0,020	0 -0,021

[ ! ]Loại chính xác Đơn giá: Giá loại tiêu chuẩn x 1,1
[ NG ]Mạ Chrome cứng và các thành phẩm đánh bóng không có sẵn trong Dung sai cấp độ chính xác.
[ ! ]SUS440C hoặc thép không gỉ 13Cr có rãnh nhận dạng ở bất kỳ vị trí nào trên phần D.
[ ! ]Lỗ đánh bóng và định tâm đôi khi không có sẵn cho SUS304.
[ ! ]Khi kích thước P nhỏ, một lỗ định tâm sẽ làm cho tiết diện hình cầu trở nên nhỏ.
[ ! ]Đầu hình cầu có thể được đánh bóng.

■Có luồng

một phần số						P Tăng 0,01mm	l Tăng 1mm	b Tăng 0,1mm	(W)	m	^*Mô-men xoắn siết chặt N•cm
Loại hình		Hình dạng	D Lựa chọn dung sai	Lựa chọn dung sai P	Đ.	P Tăng 0,01mm	l Tăng 1mm	b Tăng 0,1mm	(W)	m	^*Mô-men xoắn siết chặt N•cm
KFQN GKFQN* SKFQN CKFQN	(Buff xong) MGKFQN* [ ! ]Áp dụng cho D≥5	Một(Tròn) Đ.(Kim cương)	m P g h ^Một ^b	S m P g h ^Một ^b	3	3,50~8,00	2~ 6	2.0~10.0	1,5	M 3	98
					4	4,50~8,00	2~ 8	2.0~10.0	1.8	M 4	225
					5	5,50~8,00	3~10	2.0~15.0(10.0)	2.2	M 5	461
					6	6,50~10,00	3~10	2.0~15,0	3	M 6	784
					số 8	8,50~15.00	5~10	2.0~30.0(15.0)	3,5	M 8	1911
					10	11.00~17.00	5~15	3.0~30.0(25.0)	4	M10	3783
					12	13.00~20.00(18.00)	5(8)~15	3.0~30.0(25.0)	5	M12	6605
					16	17.00~27.00	5(8)~20	5.0~30,0	7	M16	16366
					20	22.00~30.00	5(10)~20	5.0~30,0	9	M20	32928

[ ! ]Kích thước P và kích thước B trong ( ) được áp dụng cho Hình dạng Kim cương.[ NG ]Các sản phẩm được đánh bóng và mạ Chrome cứng không khả dụng cho Cấp độ chính xác* (Cấp độ chính xác A và B)
*Mô-men xoắn siết chặt (giá trị tham chiếu) đối với các sản phẩm đã tôi cứng là cấp độ bền 8,8. (Xem dữ liệu kỹ thuật trên>>P.2365.)Không áp dụng khi sử dụng vật liệu khóa hoặc vòng đệm khóa.

Kết Cấu Bên Trên

1-1647-2015

Sản phẩm đã xem

Đội Ngũ Nhân Viên

Bùi Đức Trung
Giám Đốc Kinh Doanh Miền Bắc
0941574096

Trần Minh Thuận
Chuyên Viên Kinh Doanh
0986951455

Trần Văn Luân
Chuyên Viên Kinh Doanh
0986216848

Đinh Thu Hằng
Chuyên Viên Kinh Doanh
0986206865

Trần Hoài Anh
Sales Engineer
0984476029

Hoàng Minh Anh
Chuyên Viên Kinh Doanh
0918054433

Trần Đình Long
Chuyên Viên Kinh Doanh
0986951455

Lê Thu Trang
Chuyên Viên Kinh Doanh
0911385058

Giỏ hàng

một phần số	Giá bán	Số lượng Đặt hàng tối thiểu.	ngày vận chuyểnSố ngày giao hàng	RoHS	Hướng dẫn chèn Hình Dạng Đầu Ren	xử lý bề mặt	xử lý nhiệt	Vật Liệu	Định vị bên ngoài Dia. P (Ø) (mm)	Định vị bên OD Sức chịu đựng	Mặt lắp Đường kính Đường Kính Ngoài D. (Ø)	Dung sai bên gắn	b (mm)	l (mm)
CKFQNAAA3-P[3.5-6/0.01]-L[2-6/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	3,5 ～ 6	0,005/0	3	0,005/0	2 ～ 10	2 ～ 6
CKFQNAAA4-P[4.5-7/0.01]-L[2-8/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	4,5 ～ 7	0,005/0	4	0,005/0	2 ～ 10	2 ～ 8
CKFQNAAA5-P[5.5-8/0.01]-L[3-10/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	0,005/0	5	0,005/0	2 ～ 10	3 ～ 10
CKFQNAAA6-P[6.5-10/0.01]-L[3-10/1]-B[2-12/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	0,005/0	6	0,005/0	2 ～ 12	3 ～ 10
CKFQNAAA8-P[9-13/0.01]-L[5-10/1]-B[2-15/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	0,005/0	số 8	0,005/0	2 ～ 15	5 ～ 10
CKFQNAAA10-P[11-15/0.01]-L[5-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	0,005/0	10	0,005/0	3 ～ 20	5 ～ 15
CKFQNAAA12-P[13-18/0.01]-L[8-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	13 ～ 18	0,005/0	12	0,005/0	3 ～ 20	8 ～ 15
CKFQNAAA16-P[17-25/0.01]-L[8-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	17 ～ 25	0,005/0	16	0,005/0	5 ～ 20	8 ～ 20
CKFQNAAA20-P[22-30/0.01]-L[10-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	22～30	0,005/0	20	0,005/0	5 ～ 20	10 ～ 20
CKFQNAAB3-P[3.5-6/0.01]-L[2-6/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	3,5 ～ 6	0/-0,005	3	0,005/0	2 ～ 10	2 ～ 6
CKFQNAAB4-P[4.5-7/0.01]-L[2-8/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	4,5 ～ 7	0/-0,005	4	0,005/0	2 ～ 10	2 ～ 8
CKFQNAAB5-P[5.5-8/0.01]-L[3-10/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	0/-0,005	5	0,005/0	2 ～ 10	3 ～ 10
CKFQNAAB6-P[6.5-10/0.01]-L[3-10/1]-B[2-12/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	0/-0,005	6	0,005/0	2 ～ 12	3 ～ 10
CKFQNAAB8-P[9-13/0.01]-L[5-10/1]-B[2-15/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	0/-0,005	số 8	0,005/0	2 ～ 15	5 ～ 10
CKFQNAAB10-P[11-15/0.01]-L[5-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	0/-0,005	10	0,005/0	3 ～ 20	5 ～ 15
CKFQNAAB12-P[13-18/0.01]-L[8-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	13 ～ 18	0/-0,005	12	0,005/0	3 ～ 20	8 ～ 15
CKFQNAAB16-P[17-25/0.01]-L[8-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	17 ～ 25	0/-0,005	16	0,005/0	5 ～ 20	8 ～ 20
CKFQNAAB20-P[22-30/0.01]-L[10-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	22～30	0/-0,005	20	0,005/0	5 ～ 20	10 ～ 20
CKFQNAAG3-P[3.5-6/0.01]-L[2-6/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	3,5 ～ 6	g6	3	0,005/0	2 ～ 10	2 ～ 6
CKFQNAAG4-P[4.5-7/0.01]-L[2-8/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	4,5 ～ 7	g6	4	0,005/0	2 ～ 10	2 ～ 8
CKFQNAAG5-P[5.5-8/0.01]-L[3-10/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	g6	5	0,005/0	2 ～ 10	3 ～ 10
CKFQNAAG6-P[6.5-10/0.01]-L[3-10/1]-B[2-12/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	g6	6	0,005/0	2 ～ 12	3 ～ 10
CKFQNAAG8-P[9-13/0.01]-L[5-10/1]-B[2-15/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	g6	số 8	0,005/0	2 ～ 15	5 ～ 10
CKFQNAAG10-P[11-15/0.01]-L[5-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	g6	10	0,005/0	3 ～ 20	5 ～ 15
CKFQNAAG12-P[13-18/0.01]-L[8-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	13 ～ 18	g6	12	0,005/0	3 ～ 20	8 ～ 15
CKFQNAAG16-P[17-25/0.01]-L[8-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	17 ～ 25	g6	16	0,005/0	5 ～ 20	8 ～ 20
CKFQNAAG20-P[22-30/0.01]-L[10-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	22～30	g6	20	0,005/0	5 ～ 20	10 ～ 20
CKFQNAAH3-P[3.5-6/0.01]-L[2-6/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	3,5 ～ 6	h7	3	0,005/0	2 ～ 10	2 ～ 6
CKFQNAAH4-P[4.5-7/0.01]-L[2-8/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	4,5 ～ 7	h7	4	0,005/0	2 ～ 10	2 ～ 8
CKFQNAAH5-P[5.5-8/0.01]-L[3-10/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	h7	5	0,005/0	2 ～ 10	3 ～ 10
CKFQNAAH6-P[6.5-10/0.01]-L[3-10/1]-B[2-12/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	h7	6	0,005/0	2 ～ 12	3 ～ 10
CKFQNAAH8-P[9-13/0.01]-L[5-10/1]-B[2-15/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	h7	số 8	0,005/0	2 ～ 15	5 ～ 10
CKFQNAAH10-P[11-15/0.01]-L[5-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	h7	10	0,005/0	3 ～ 20	5 ～ 15
CKFQNAAH12-P[13-18/0.01]-L[8-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	13 ～ 18	h7	12	0,005/0	3 ～ 20	8 ～ 15
CKFQNAAH16-P[17-25/0.01]-L[8-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	17 ～ 25	h7	16	0,005/0	5 ～ 20	8 ～ 20
CKFQNAAH20-P[22-30/0.01]-L[10-20/1]-B[5-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	22～30	h7	20	0,005/0	5 ～ 20	10 ～ 20
CKFQNAAM3-P[3.5-6/0.01]-L[2-6/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	3,5 ～ 6	m6	3	0,005/0	2 ～ 10	2 ～ 6
CKFQNAAM4-P[4.5-7/0.01]-L[2-8/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	4,5 ～ 7	m6	4	0,005/0	2 ～ 10	2 ～ 8
CKFQNAAM5-P[5.5-8/0.01]-L[3-10/1]-B[2-10/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	5,5 ～ 8	m6	5	0,005/0	2 ～ 10	3 ～ 10
CKFQNAAM6-P[6.5-10/0.01]-L[3-10/1]-B[2-12/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	6,5 ～ 10	m6	6	0,005/0	2 ～ 12	3 ～ 10
CKFQNAAM8-P[9-13/0.01]-L[5-10/1]-B[2-15/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	9 ～ 13	m6	số 8	0,005/0	2 ～ 15	5 ～ 10
CKFQNAAM10-P[11-15/0.01]-L[5-15/1]-B[3-20/0.1]	-	1 miếng)	3 ngày)	10	Tròn	Không cung cấp	Phương Pháp Xử Lý Nhiệt trực tiếp	[Thép không gỉ] SUS440C hoặc 13Cr không gỉ	11 ～ 15	m6	10	0,005/0	3 ～ 20	5 ～ 15
