Bộ Điều Khiển Tốc Độ Kép Bộ Điêu Chỉnh Bằng Tuốc Nơ Vít Rãnh Thẳng, Với Đầu Nối Một Lần Chạm, Sê-ri ASD - SMC
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG

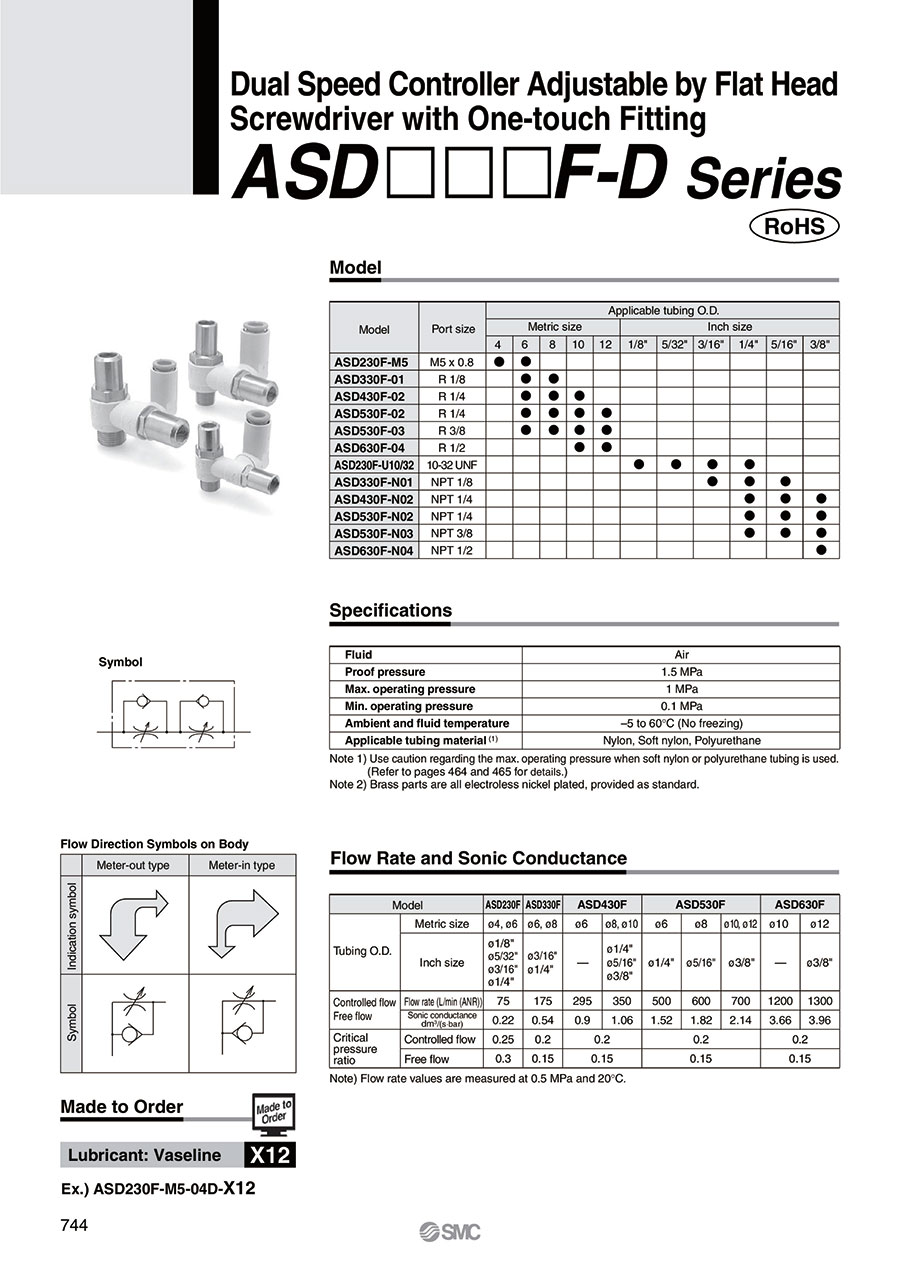

Bộ điều khiển tốc độ kép Bộ Điêu Chỉnh bằng tuốc nơ vít rãnh thẳng, với Đầu Nối một chạm, dòng ASD□□□FD

Ký hiệu JIS Sê-ri ASD□□□F-D

Biểu tượng hướng dòng chảy trên cơ thể
Tốc độ dòng chảy và độ dẫn âm
| Người mẫu | ASD230F | ASD330F | ASD430F | ||
|---|---|---|---|---|---|
| đường kính ngoài Ống Nối | Kích thước số liệu | øø4 (đường kính 4 mm), ø6 (đường kính 6 mm) | øø6 (đường kính 6 mm), ø8 (đường kính 8 mm) | øø6 (đường kính 6 mm) | øø8 (đường kính 8 mm), ø10 (đường kính 10 mm) |
| Kích thước inch | øø1/8" (đường kính 1/8 inch) øø5/32" (đường kính 5/32") øø3/16" (đường kính 3/16") øø1/4" (đường kính 1/4 inch) | øø3/16" (đường kính 3/16") øø1/4" (đường kính 1/4 inch) | - | øø1/4" (đường kính 1/4 inch) øø5/16" (đường kính 5/16 inch) øø3/8" (đường kính 3/8 inch) | |
| kiểm soát dòng chảy Lưu lượng miễn phí | Tốc độ dòng chảy L/phút (ANR) | 75 | 175 | 295 | 350 |
| độ dẫn âm đm3/(s·thanh) | 0,22 | 0,54 | 0,9 | 1,06 | |
| Tỷ lệ áp suất tới hạn | kiểm soát dòng chảy | 0,25 | 0,2 | 0,2 | |
| Lưu lượng miễn phí | 0,3 | 0,15 | 0,15 | ||
| Người mẫu | ASD530F | ASD630F | ||||
|---|---|---|---|---|---|---|
| đường kính ngoài Ống Nối | Kích thước số liệu | øø6 (đường kính 6 mm) | øø8 (đường kính 8 mm) | øø10 (đường kính 10 mm), ø12 (đường kính 12 mm) | øø10 (đường kính 10 mm) | ø12 (đường kính 12 mm) |
| Kích thước inch | øø1/4" (đường kính 1/4 inch) | øø5/16" (đường kính 5/16 inch) | øø3/8" (đường kính 3/8 inch) | - | øø3/8" (đường kính 3/8 inch) | |
| kiểm soát dòng chảy Lưu lượng miễn phí | Tốc độ dòng chảy L/phút (ANR) | 500 | 600 | 700 | 1.200 | 1.300 |
| độ dẫn âm đm3/(s·thanh) | 1,52 | 1,82 | 2.14 | 3,66 | 3,96 | |
| Tỷ lệ áp suất tới hạn | kiểm soát dòng chảy | 0,2 | 0,2 | |||
| Lưu lượng miễn phí | 0,15 | 0,15 | ||||
- *Các giá trị tốc độ dòng chảy được đo ở áp suất 0,5 MPa và nhiệt độ 20°C.
bản vẽ kết cấu
ASD230F

Bản vẽ cấu tạo ASD230F 1

Bản vẽ cấu trúc ASD230F 2
ASD330F/ASD430F/ASD530F/ASD630F

Bản vẽ cấu trúc ASD330F/ASD430F/ASD530F/ASD630F 1

Bản vẽ cấu trúc ASD330F/ASD430F/ASD530F/ASD630F 2
ASD530F-02

Bản vẽ cấu trúc ASD530F-02 1

Bản vẽ kết cấu ASD530F-02 2
bộ phận cấu thành
| Con số | Sự mô tả | Vật Liệu | Ghi chú |
|---|---|---|---|
| 1 | Thân A | PBT | - |
| 2 | cơ thể khuỷu tay | PBT | - |
| 3 | Thân B | Thau | Mạ niken điện phân |
| 4 | Thân B | Thau | Mạ niken điện phân |
| 5 | Cây kim | Thau | Mạ niken điện phân |
| 6 | vòng ghế | Thau | Mạ niken điện phân |
| 7 | Lò xo | *dây thép | - |
| số 8 | con dấu chữ U | HNBR | - |
| 9 | con dấu chữ U | HNBR | - |
| 10 | Băng cassette | - | - |
| 11 | Niêm phong | NBR | - |
| 12 | vòng chữ O | NBR | - |
| 13 | vòng chữ O | NBR | - |
| 14 | vòng chữ O | NBR | - |
| 15 | vòng chữ O | NBR | - |
| 16 | vòng chữ O | NBR | - |
| 17 | miếng đệm | - | - |
| 18 | Gioăng | NBR / thép không gỉ | - |
| 19 | Vòng giữ loại C cho lỗ | Thép công cụ | - |
- *Thép không gỉ chỉ dành cho ASD230F.
bản vẽ
Kích thước số liệu

Bản vẽ kích thước cho kích thước số liệu
(Đơn vị: mm)
| Người mẫu | đ | t | h | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | L5 | L6 | *A1 | A2* | M1 | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASD230F-M5-04D | 4 | M5 × 0,8 | số 8 | 9.3 | 9,6 | 10 | 4.7 | 11.7 | 29.4 | 17,5 | 30.7 | 31 | 0,7 | 27,4 | 7,8 | 12.9 | 17 |
| ASD230F-M5-06D | 6 | 11.6 | 32,5 | 20.6 | 13.7 | 18 | |||||||||||
| ASD330F-01-06SD | 6 | R 1/8 | 12 | 11.6 | 14.2 | 11.8 | 7.2 | 14 | 38,5 | 22,9 | 38,9 | 34,7 | 1.2 | 31,6 | 10.6 | 13.7 | 36 |
| ASD330F-01-08SD | số 8 | 15.2 | 15.8 | 44,8 | 28.2 | 38.2 | 18,5 | 38 | |||||||||
| ASD430F-02-06SD | 6 | R 1/4 | 17 | 12.8 | 18,5 | 15 | 7.2 | 18 | 43,5 | 25.2 | 41,7 | 40.2 | 1.2 | 34,7 | 11 | 17 | 72 |
| ASD430F-02-08SD | số 8 | 15.2 | 46,5 | 28.2 | 18,5 | 74 | |||||||||||
| ASD430F-02-10SD | 10 | 18,5 | 19.7 | 49.3 | 31 | 21 | 77 | ||||||||||
| ASD530F-02-06SD | 6 | R 1/4 | 19 | 12.8 | 23 | 19.8 | 9,8 | 20.3 | 48.3 | 25.2 | 53,7 | 54,8 | 1.2 | 49.3 | 15.4 | 17 | 107 |
| ASD530F-02-08SD | số 8 | 15.2 | 51.3 | 28.2 | 18,5 | 109 | |||||||||||
| ASD530F-02-10SD | 10 | 18,5 | 23.1 | 54.1 | 32,6 | 21 | 113 | ||||||||||
| ASD530F-02-12SD | 12 | 20.9 | 55,9 | 34,4 | 22 | 116 | |||||||||||
| ASD530F-03-06SD | 6 | r 3/8 | 19 | 12.8 | 23 | 19.8 | 9,8 | 20.3 | 48.3 | 25.2 | 53,7 | 52,6 | 1.2 | 47,4 | 14 | 17 | 116 |
| ASD530F-03-08SD | số 8 | 15.2 | 51.3 | 28.2 | 18,5 | 135 | |||||||||||
| ASD530F-03-10SD | 10 | 18,5 | 23.1 | 54.1 | 32,6 | 21 | 140 | ||||||||||
| ASD530F-03-12SD | 12 | 20.9 | 55,9 | 34,4 | 22 | 143 | |||||||||||
| ASD630F-04-10SD | 10 | R 1/2 | 24 | 18,5 | 28,6 | 26,5 | 12.4 | 25.9 | 64.3 | 32,6 | 69.1 | 62,9 | 1.2 | 55,8 | 18,6 | 21 | 254 |
| ASD630F-04-12SD | 12 | 20.9 | 66.1 | 34,4 | 22 | 256 |
*Kích thước tham khảo của ren M5 × 0.8 và R sau khi lắp đặt
Các biện pháp phòng ngừa
- *Trước khi sử dụng, hãy luôn tham khảo danh mục của nhà sản xuất về các biện pháp phòng ngừa an toàn cũng như thiết bị điều khiển truyền động và các biện pháp phòng ngừa chung.
- * Hình ảnh là hình ảnh đại diện. Sự xuất hiện có thể khác với sản phẩm thực tế.
- *Xem danh mục của nhà sản xuất để biết thông tin khác ngoài thông tin trên.

| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Môi trường, Ứng dụng | Lưu lượng dòng chảy (l/phút) | Đường kính kết nối | Quyền mua | Các loại Bu Lông | Ống Nối áp dụng OD mm (mm) | Kích thước inch OD Ống Nối áp dụng (inch) | Kích thước Thân |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10-ASD230F-M5-04D | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 75 | 5 × 0,8 | Không con dấu | m | 4 | - | tiêu chuẩn M5 | |
| 10-ASD230F-M5-06D | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 75 | 5 × 0,8 | Không con dấu | m | 6 | - | tiêu chuẩn M5 | |
| 10-ASD330F-01-06SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 175 | 1/8 | có con dấu | r | 6 | - | tiêu chuẩn 1/8 | |
| 10-ASD330F-01-08SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 175 | 1/8 | có con dấu | r | số 8 | - | tiêu chuẩn 1/8 | |
| 10-ASD430F-02-06SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 295 | 1/4 | có con dấu | r | 6 | - | tiêu chuẩn 1/4 | |
| 10-ASD430F-02-08SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 350 | 1/4 | có con dấu | r | số 8 | - | tiêu chuẩn 1/4 | |
| 10-ASD430F-02-10SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 350 | 1/4 | có con dấu | r | 10 | - | tiêu chuẩn 1/4 | |
| 10-ASD530F-02-06SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 500 | 1/4 | có con dấu | r | 6 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-02-08SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 600 | 1/4 | có con dấu | r | số 8 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-02-10SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 700 | 1/4 | có con dấu | r | 10 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-02-12SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 700 | 1/4 | có con dấu | r | 12 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-03-06SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 500 | 3/8 | có con dấu | r | 6 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-03-08SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 600 | 3/8 | có con dấu | r | số 8 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-03-10SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 700 | 3/8 | có con dấu | r | 10 | - | tiêu chuẩn 3/8 | |
| 10-ASD530F-03-12SD | - | 1 miếng) | Báo giá | Hoàn cảnh trong sạch | 700 | 3/8 | có con dấu | r | 12 | - | tiêu chuẩn 3/8 | |
| 10-ASD630F-04-10SD | - | 1 miếng) |
