- Bộ Điều Khiển Tốc Độ Để Vận Hành Ở Tốc Độ Thấp, Loại Tiêu Chuẩn - SMC
Bộ Điều Khiển Tốc Độ Để Vận Hành Ở Tốc Độ Thấp, Loại Tiêu Chuẩn - SMC
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
Bộ điều khiển tốc độ vận hành ở tốc độ thấp, Loại tiêu chuẩn ( Thân kim loại ) Sê-ri AS-M Thông số kỹ thuật

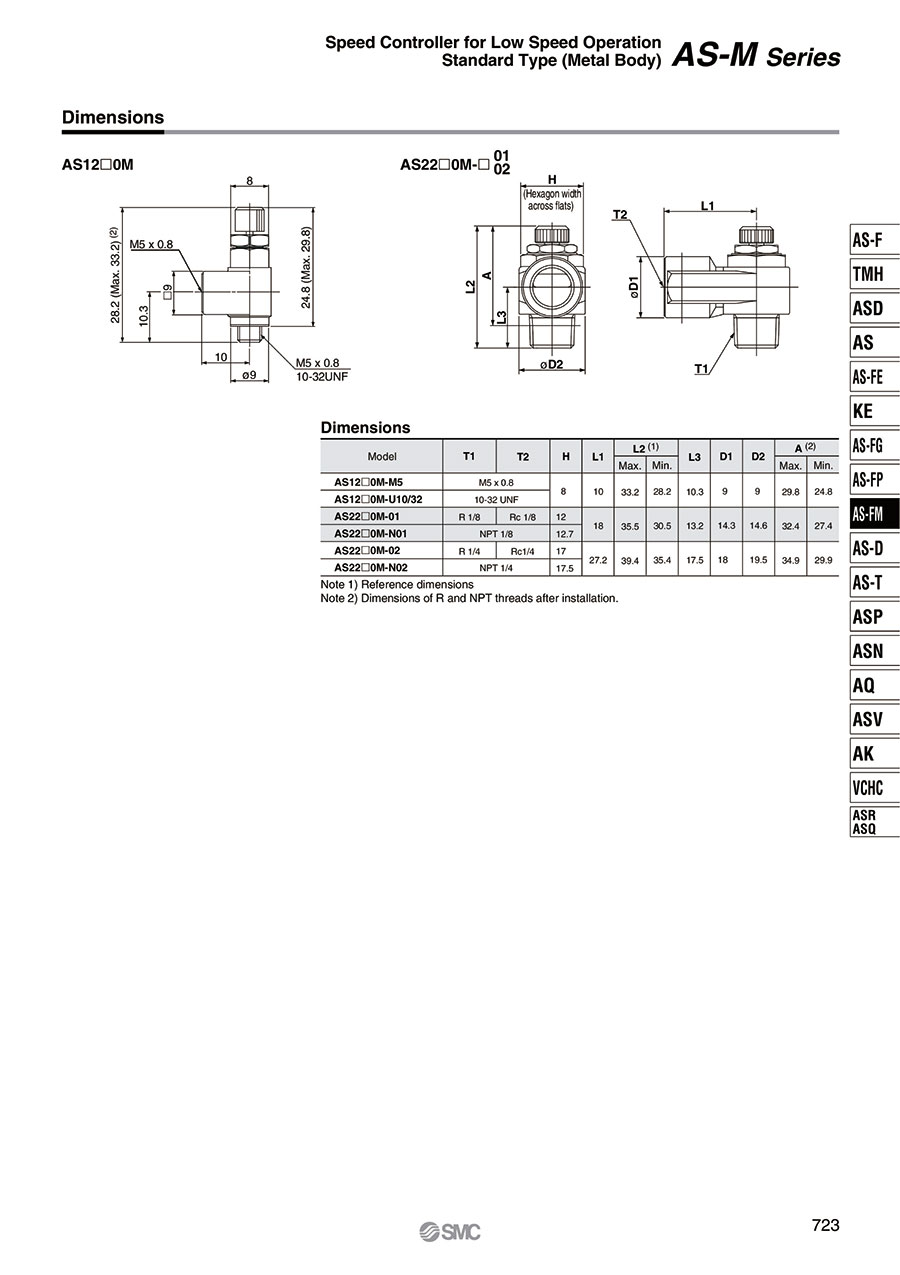

Bản vẽ chiều AS12□0M. Đơn vị: mm

Bản vẽ kích thước AS22□0M-□ 01/02. Đơn vị: mm
| Người mẫu | T1 | T2 | h | L1 | Lưu ý 1) L2 | L3 | D1 | D2 | Lưu ý 2) A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TỐI ĐA | TỐI THIỂU | TỐI ĐA | TỐI THIỂU | ||||||||
| AS12□0M-M5 | M5 × 0,8 | số 8 | 10 | 33.2 | 28.2 | 10.3 | 9 | 9 | 29.8 | 24,8 | |
| AS12□0M-U10/32 | 10-32UNF | ||||||||||
| AS22□0M-01 | R1/8 | RC1/8 | 12 | 18 | 35,5 | 30,5 | 13.2 | 14.3 | 14.6 | 32,4 | 27,4 |
| AS22□0M-N01 | NPT1/8 | 12.7 | |||||||||
| AS22□0M-02 | R1/4 | RC1/4 | 17 | 27.2 | 39,4 | 35,4 | 17,5 | 18 | 19,5 | 34,9 | 29.9 |
| AS22□0M-N02 | NPT1/4 | 17,5 | |||||||||
Đơn vị: mm
Lưu ý 1) Kích thước tham chiếu.
Lưu ý 2) Kích thước của luồng R và NPT sau khi cài đặt.
thông số kỹ thuật
| Người mẫu | AS12□0M | AS22□0M-□01 | AS22□0M-□02 | ||||
|---|---|---|---|---|---|---|---|
| Kích thước cổng | bên xi lanh | M5 × 0,8 | 10-32UNF | R1/8 | NPT1/8 | R1/4 | NPT1/4 |
| bên Ống Nối | RC1/8 | RC 1/4 | |||||
| chất lỏng có thể sử dụng | Hàng không | ||||||
| Sức ép bằng chứng | 1,5 MPa | ||||||
| tối đa. áp lực vận hành | 1,0 MPa | ||||||
| tối thiểu áp lực vận hành | 0,1 MPa | ||||||
| Nhiệt độ môi trường và chất lỏng | -5 đến 60℃ (không đóng băng) | ||||||
| Quyền mua | đai ốc khóa Tròn | Có con dấu, đai ốc khóa tròn | |||||
| Trọng lượng (g) | 11,5 | 36 | 74 | ||||
| kiểm soát dòng chảy | Tốc độ dòng chảy L/phút (ANR) | 7 | 12 | 38 | |||
| Độ dẫn âm dm3/(s·thanh) | 0,02 | 0,04 | 0,12 | ||||
| Tỷ lệ áp suất tới hạn | 0,2 | 0,25 | 0,3 | ||||
| Lưu lượng miễn phí | Tốc độ dòng chảy L/phút (ANR) | 105 | 280 | 420 | |||
| Độ dẫn âm dm3/(s·thanh) | 0,32 | 0,86 | 1.3 | ||||
| Tỷ lệ áp suất tới hạn | 0,4 | 0,2 | 0,3 | ||||
Lưu ý 1) Tốc độ dòng chảy ở áp suất 0,5 MPa và nhiệt độ 20℃.
Lưu ý 2) Loại đồng hồ ra và loại đồng hồ vào có thể được phân biệt bằng mắt thường
bằng đai ốc khóa.
Đai ốc khóa trên loại công tơ mét được mạ cromat kẽm (đai ốc khóa loại tròn được mạ niken không điện phân), trong khi loại công tơ mét được mạ cromat kẽm màu đen.
Lưu ý 3) Tất cả các bộ phận bằng đồng đều được mạ niken điện phân.
Tay cầm được mạ cromat kẽm màu đen.
bản vẽ kết cấu

Bản vẽ kết cấu loại công tơ mét (AS1200M)

Bản vẽ kết cấu loại công tơ mét (AS2200M)
| Không. | Phần tên | Vật Liệu | Ghi chú | |
|---|---|---|---|---|
| 1 | Thân A | hợp kim kẽm | xử lý cromat | |
| 2 | Tay Cầm | Thau | Mạ kẽm cromat đen | |
| 3 | Thân B | Thau | Mạ nickel không dùng điện | |
| 4 | Cây kim | Thau | Mạ nickel không dùng điện | |
| 5 | Hướng dẫn kim | Thau | Mạ nickel không dùng điện | |
| 6 | vòng ghế | Thau | Mạ nickel không dùng điện | |
| 7 | Đai ốc khóa | ThépLưu ý 1) | đồng hồ ra | mạ cromat kẽmLưu ý 2) |
| đồng hồ đo | Mạ kẽm cromat đen | |||
| số 8 | con dấu chữ U | HNBR | - | |
| 9 | ống lót | PBT | - | |
| 10 | vòng chữ O | NBR | - | |
| 11 | vòng chữ O | NBR | - | |
| 12 | vòng chữ O | NBR | - | |
| 13 | vòng chữ O | NBR | - | |
| 14 | Gioăng | NBR / thép không gỉ | - | |
Lưu ý 1) Vật liệu của tùy chọn đai ốc khóa J (loại tròn) là đồng thau. Riêng với AS22□0M, nó được làm bằng thép.
Lưu ý 2) Xử lý bề mặt của tùy chọn đai ốc khóa J (loại tròn) được mạ niken điện phân.

Bản vẽ kết cấu loại đồng hồ đo (AS1210M)

Bản vẽ kết cấu loại đồng hồ đo (AS2210M)
Van kim: Đặc tính tốc độ dòng chảy (Lưu ý: Đặc tính tốc độ dòng chảy là giá trị đại diện.)

AS12□0M

AS22□0M-□01

AS22□0M-□02
*Xem danh mục của nhà sản xuất để biết thông tin khác ngoài thông tin trên.

| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Phương pháp Điều Khiển | Môi trường, Ứng dụng | Tùy chọn khóa Con Trượt Ren | Đường kính kết nối | Quyền mua | Các loại mặt xi lanh Bu Lông | Các loại Bu Lông bên Ống Nối | Kích thước Thân |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10-AS1200M-M5 | - | 1 miếng) | Báo giá | Đồng hồ ra | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | m | - | tiêu chuẩn M5 | |
| 10-AS1210M-M5 | - | 1 miếng) | Báo giá | đồng hồ đo | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | m | - | tiêu chuẩn M5 | |
| 10-AS2200M-01 | - | 1 miếng) | Báo giá | Đồng hồ ra | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | - | - | - | |
| 10-AS2200M-02 | - | 1 miếng) | Báo giá | Đồng hồ ra | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | - | - | - | |
| 10-AS2210M-01 | - | 1 miếng) | Báo giá | đồng hồ đo | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | - | - | - | |
| 10-AS2210M-02 | - | 1 miếng) | Báo giá | đồng hồ đo | Hoàn cảnh trong sạch | Đai Con Trượt Ren khóa hình lục giác | - | - | - | - | - | |
| AS1200M-M5SALE | 392.000 VNĐ 340.256 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 5 × 0,8 | Không có | m | m | tiêu chuẩn M5 | |
| AS1200M-M5-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 5 × 0,8 | Không có | m | m | tiêu chuẩn M5 | |
| AS1200M-U10/32 | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 10-32 | Không có | UNF | UNF | tiêu chuẩn M5 | |
| AS1200M-U10/32-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 10-32 | Không có | UNF | UNF | tiêu chuẩn M5 | |
| AS1210M-M5SALE | 392.000 VNĐ 340.256 VNĐ | 1 miếng) | 32 ngày | đồng hồ đo | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 5 × 0,8 | Không có | m | m | tiêu chuẩn M5 | |
| AS1210M-M5-J | - | 1 miếng) | Báo giá | đồng hồ đo | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 5 × 0,8 | Không có | m | m | tiêu chuẩn M5 | |
| AS1210M-U10/32 | - | 1 miếng) | Báo giá | đồng hồ đo | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 10-32 | Không có | UNF | UNF | tiêu chuẩn M5 | |
| AS1210M-U10/32-J | - | 1 miếng) | Báo giá | đồng hồ đo | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 10-32 | Không có | UNF | UNF | tiêu chuẩn M5 | |
| AS2200M-01SALE | 503.200 VNĐ 436.778 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/8 | Không có | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-01-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/8 | Không có | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-01-S | 508.800 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/8 | có con dấu | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-01-S-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/8 | có con dấu | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-02SALE | 503.200 VNĐ 436.778 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/4 | Không có | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-02-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/4 | Không có | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-02-S | 508.800 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/4 | có con dấu | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-02-S-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/4 | có con dấu | r | Rc | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-N01 | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/8 | Không có | NPT | NPT | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-N01-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/8 | Không có | NPT | NPT | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-N01-S | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình lục giác | 1/8 | có con dấu | NPT | NPT | 1/8, 1/4 tiêu chuẩn | |
| AS2200M-N01-S-J | - | 1 miếng) | Báo giá | Đồng hồ ra | Tiêu chuẩn | Đai Con Trượt Ren khóa hình Tròn | 1/8 | có con dấu | NPT | NPT | 1/8, 1/4 tiêu chuẩn | |
