- Bộ Điều Khiển Tốc Độ Chống Cháy - SMC
Bộ Điều Khiển Tốc Độ Chống Cháy - SMC
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
Thông số kỹ thuật loại AS, Elbow-Type chống cháy

Kiểu khuỷu tay dòng AS Hình thức bên ngoài

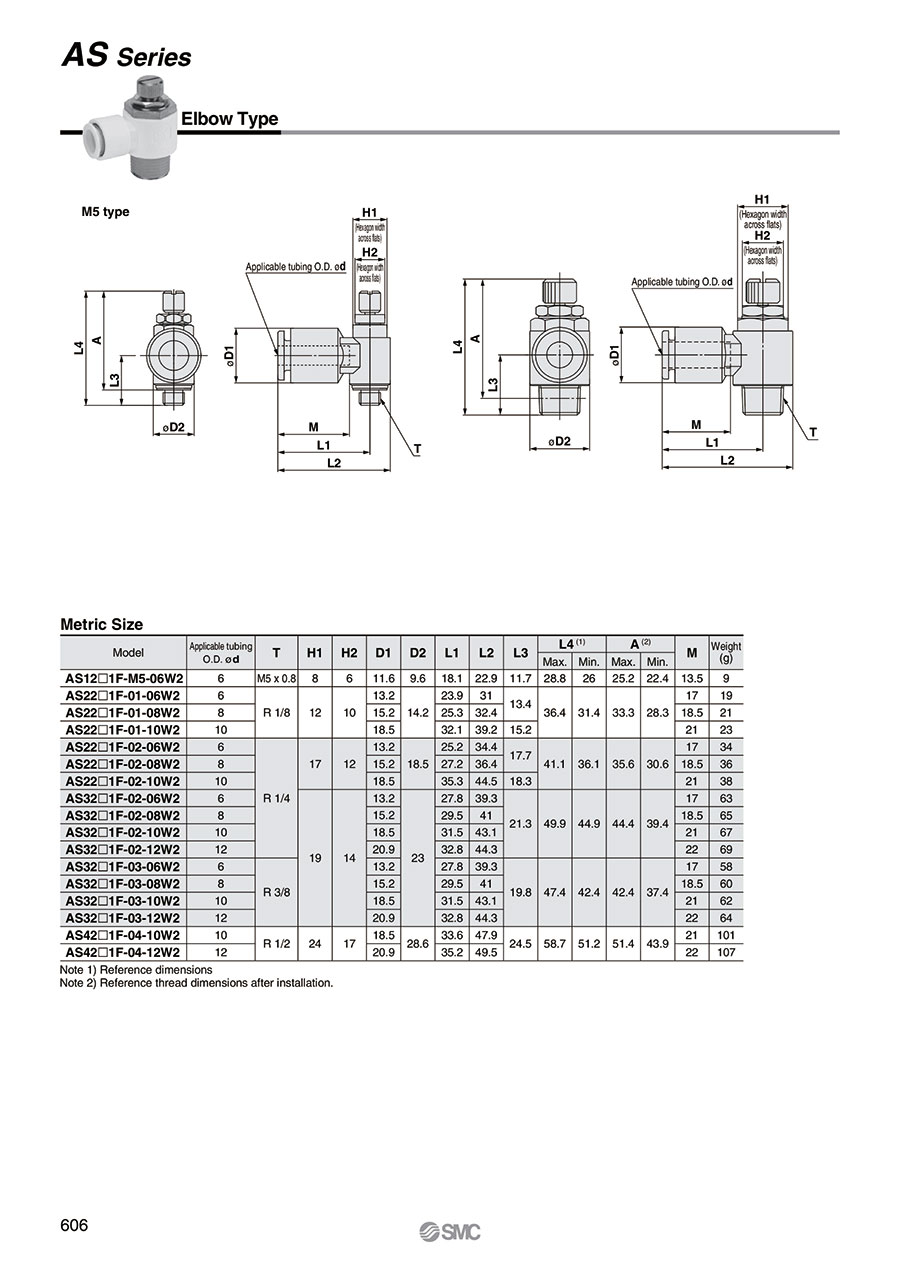

Bản vẽ kích thước loại khuỷu tay dòng AS (loại M5)

Bản vẽ kích thước loại khuỷu tay dòng AS (loại M5)
| Người mẫu | Đường kính ngoài ống áp dụng ød | t | H1 | H2 | D1 | D2 | L1 | L2 | L3 | L4Lưu ý 1) | MộtLưu ý 2) | m | Trọng lượng (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TỐI ĐA | TỐI THIỂU | TỐI ĐA | TỐI THIỂU | ||||||||||||
| AS12□1F-M5-06W2 | 6 | M5 × 0,8 | số 8 | 6 | 11.6 | 9,6 | 18.1 | 22,9 | 11.7 | 28,8 | 26 | 25.2 | 22,4 | 13,5 | 9 |
| AS22□1F-01-06W2 | 6 | R1/8 | 12 | 10 | 13.2 | 14.2 | 23,9 | 31 | 13.4 | 36,4 | 31.4 | 33.3 | 28.3 | 17 | 19 |
| AS22□1F-01-08W2 | số 8 | 15.2 | 25.3 | 32,4 | 18,5 | 21 | |||||||||
| AS22□1F-01-10W2 | 10 | 18,5 | 32.1 | 39.2 | 15.2 | 21 | 23 | ||||||||
| AS22□1F-02-06W2 | 6 | R1/4 | 17 | 12 | 13.2 | 18,5 | 25.2 | 34,4 | 17,7 | 41.1 | 36.1 | 35,6 | 30.6 | 17 | 34 |
| AS22□1F-02-08W2 | số 8 | 15.2 | 27.2 | 36,4 | 18,5 | 36 | |||||||||
| AS22□1F-02-10W2 | 10 | 18,5 | 35.3 | 44,5 | 18.3 | 21 | 38 | ||||||||
| AS32□1F-02-06W2 | 6 | 19 | 14 | 13.2 | 23 | 27,8 | 39.3 | 21.3 | 49,9 | 44,9 | 44,4 | 39,4 | 17 | 63 | |
| AS32□1F-02-08W2 | số 8 | 15.2 | 29,5 | 41 | 18,5 | 65 | |||||||||
| AS32□1F-02-10W2 | 10 | 18,5 | 31,5 | 43.1 | 21 | 67 | |||||||||
| AS32□1F-02-12W2 | 12 | 20.9 | 32,8 | 44.3 | 22 | 69 | |||||||||
| AS32□1F-03-06W2 | 6 | r 3/8 | 13.2 | 27,8 | 39.3 | 19.8 | 47,4 | 42,4 | 42,4 | 37,4 | 17 | 58 | |||
| AS32□1F-03-08W2 | số 8 | 15.2 | 29,5 | 41 | 18,5 | 60 | |||||||||
| AS32□1F-03-10W2 | 10 | 18,5 | 31,5 | 43.1 | 21 | 62 | |||||||||
| AS32□1F-03-12W2 | 12 | 20.9 | 32,8 | 44.3 | 22 | 64 | |||||||||
| AS42□1F-04-10W2 | 10 | R 1/2 | 24 | 17 | 18,5 | 28,6 | 33,6 | 47,9 | 24,5 | 58,7 | 51.2 | 51,4 | 43,9 | 21 | 101 |
| AS42□1F-04-12W2 | 12 | 20.9 | 35.2 | 49,5 | 22 | 107 |
Đơn vị: mm
Lưu ý 1) Kích thước tham chiếu
Lưu ý 2) Kích thước ren tham chiếu sau khi cài đặt
Người mẫu
| loại khuỷu tay | Kích thước cổng | Đường kính ngoài ống áp dụng mm | |||
|---|---|---|---|---|---|
| 6 | số 8 | 10 | 12 | ||
| AS12□1F-M5-□W2 | M5 | ◎ | - | - | - |
| AS22□1F-01-□W2 | R1/8 | ◎ | ◎ | ◎ | - |
| AS22□1F-02-□W2 | R1/4 | ◎ | ◎ | ◎ | - |
| AS32□1F-02-□W2 | R1/4 | ◎ | ◎ | ◎ | ◎ |
| AS32□1F-03-□W2 | r 3/8 | ◎ | ◎ | ◎ | ◎ |
| AS42□1F-04-□W2 | R 1/2 | - | - | ● | ● |
Lưu ý 1) Phân biệt trực quan giữa loại đồng hồ đo và loại đồng hồ đo vào. Phân biệt trực quan bằng đai ốc khóa. Đai ốc khóa trên loại công-tơ-mét được mạ cromat kẽm, trong khi loại công-tơ-mét được mạ kẽm cromat đen.
Lưu ý 2) ◎ chỉ ra rằng các bộ phận bằng đồng thau được mạ niken không điện phân theo tiêu chuẩn (đặc điểm kỹ thuật N).
áp dụng ống
- Kích thước: ø6 (đường kính 6 mm), ø8 (đường kính 8 mm), ø10 (đường kính 10 mm), ø12 (đường kính 12 mm)
- Vật Liệu: FR hai lớp, FR nylon mềm
thông số kỹ thuật
| chất lỏng có thể sử dụng | Hàng không |
|---|---|
| Sức ép bằng chứng | 1,5 MPa |
| tối đa. áp lực vận hành | 1 MPa |
| tối thiểu áp lực vận hành | 0,1 MPa |
| Nhiệt độ môi trường và chất lỏng | -5 đến 60℃ (không đóng băng) |
| Ghi chú)Vật liệu ống áp dụng | FR hai lớp, FR ba lớp, FR nylon mềm, nylon, nylon mềm, polyurethane |
Lưu ý) Hãy thận trọng về áp suất vận hành ống tối đa.
Tốc độ dòng chảy và độ dẫn âm
| Người mẫu | AS12□1F-M5 | AS22□1F-01 | AS22□1F-02 | AS32□1F | AS42□1F | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Đường kính ngoài của ống (mm) | ø6 | ø6, ø8, ø10 | ø6 | ø8, ø10 | ø6 | ø8 | ø10, ø12 | ø10 | ø12 | |
| kiểm soát dòng chảy Lưu lượng miễn phí | Tốc độ dòng chảy L/phút (ANR) | 100 | 230 | 390 | 460 | 660 | 790 | 920 | 1.580 | 1.710 |
| Độ dẫn âm dm3/(s·thanh) | 0,28 | 0,64 | 1.1 | 1.3 | 1.8 | 2.2 | 2.6 | 4.4 | 4.8 | |
| Phê bình tỷ lệ áp suất | kiểm soát dòng chảy | 0,2 | 0,25 | 0,3 | 0,25 | 0,25 | ||||
| Lưu lượng miễn phí | 0,4 | 0,2 | 0,3 | 0,2 | 0,3 | |||||
Lưu ý) Tốc độ dòng chảy ở áp suất 0,5 MPa và nhiệt độ 20℃.
bản vẽ kết cấu

Bản vẽ kết cấu loại M5 loại mét

Bản vẽ kết cấu loại mét-in M5

Bản vẽ kết cấu loại công tơ mét AS3201F-02

Bản vẽ kết cấu loại AS3211F-02
| Không. | Sự mô tả | Vật Liệu | Ghi chú | |
|---|---|---|---|---|
| 1 | Thân A | PBT chống cháy | - | |
| 2 | Tay Cầm | Thau | Mạ nickel không dùng điện | |
| 3 | Thân B | Thau | Mạ nickel không dùng điện | |
| 4 | Cây kim | Thau | Mạ nickel không dùng điện | |
| 5 | Hướng dẫn kim | Thau | Mạ nickel không dùng điện | |
| 6 | vòng ghế | Thau | Lưu ý 1) | |
| 7 | Đai ốc khóa | Thép | đồng hồ ra | mạ cromat kẽm |
| đồng hồ đo | Mạ kẽm cromat đen | |||
| số 8 | con dấu chữ U | HNBR | - | |
| 9 | Băng cassette | - | - | |
| 10 | Niêm phong | NBR | - | |
| 11 | vòng chữ O | NBR | - | |
| 12 | vòng chữ O | NBR | - | |
| 13 | vòng chữ O | NBR | - | |
| 14 | vòng chữ O | NBR | - | |
| 15 | Gioăng | SUS/NBR | - | |
Lưu ý 1) Chỉ AS221F và AS321F được mạ niken điện phân.
*Xem danh mục của nhà sản xuất để biết thông tin sản phẩm khác với thông tin trên.

| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Phương pháp Điều Khiển | Đường kính kết nối | Các loại Bu Lông | Ống Nối áp dụng OD mm (mm) | Kích thước Thân | Thông số kỹ thuật đặt hàng | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS1201F-M5-06W2 | 414.400 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | 5 | m | 6 | tiêu chuẩn M5 | - | |||
| AS1211F-M5-06W2 | - | 1 miếng) | Báo giá | đồng hồ đo | 5 | m | 6 | tiêu chuẩn M5 | - | |||
| AS2201F-01-06W2 | 324.800 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | 1/8 | r | 6 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2201F-01-08W2 | 324.800 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | 1/8 | r | số 8 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2201F-01-10W2 | 324.800 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | 1/8 | r | 10 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2201F-02-06W2SALE | 365.600 VNĐ 317.341 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | 1/4 | r | 6 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2201F-02-08W2SALE | 365.600 VNĐ 317.341 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | 1/4 | r | số 8 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2201F-02-10W2SALE | 365.600 VNĐ 317.341 VNĐ | 1 miếng) | Cùng ngày | Đồng hồ ra | 1/4 | r | 10 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2211F-01-06W2 | 324.800 VNĐ | 1 miếng) | 4 ngày) | đồng hồ đo | 1/8 | r | 6 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2211F-01-08W2 | 324.800 VNĐ | 1 miếng) | 32 ngày | đồng hồ đo | 1/8 | r | số 8 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2211F-01-10W2 | - | 1 miếng) | Báo giá | đồng hồ đo | 1/8 | r | 10 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2211F-02-06W2 | - | 1 miếng) | Báo giá | đồng hồ đo | 1/4 | r | 6 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS2211F-02-08W2 | - | 1 miếng) | Báo giá | đồng hồ đo | 1/4 | r | số 8 | 1/8, 1/4 tiêu chuẩn | Không có | |||
| AS2211F-02-10W2 | - | 1 miếng) | Báo giá | đồng hồ đo | 1/4 | r | 10 | 1/8, 1/4 tiêu chuẩn | - | |||
| AS3201F-02-06W2 | - | 1 miếng) | Báo giá | Đồng hồ ra | 1/4 | r | 6 | tiêu chuẩn 3/8 | - | |||
| AS3201F-02-08W2SALE | 451.200 VNĐ 391.642 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | 1/4 | r | số 8 | tiêu chuẩn 3/8 | - | |||
| AS3201F-02-10W2SALE | 451.200 VNĐ 391.642 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | 1/4 | r | 10 | tiêu chuẩn 3/8 | - | |||
| AS3201F-02-12W2SALE | 511.200 VNĐ 443.722 VNĐ | 1 miếng) | 32 ngày | Đồng hồ ra | 1/4 | r |
