- Bộ Điều Khiển Tốc Độ Bộ Điêu Chỉnh Bằng Tuốc Nơ Vít Có Rãnh Thẳng, Với Đầu Nối Một Chạm , Loại Thẳng Hàng, Sê-ri AS□□□1F-D - SMC
Bộ Điều Khiển Tốc Độ Bộ Điêu Chỉnh Bằng Tuốc Nơ Vít Có Rãnh Thẳng, Với Đầu Nối Một Chạm , Loại Thẳng Hàng, Sê-ri AS□□□1F-D - SMC
Miễn phí vận chuyển
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 3%
Đơn hàng từ 3000k
Mã:
HSD: 30/12/2023
Giảm tới 4%
Đơn hàng từ 5000k
Mã:
HSD: 30/12/2023
Giảm tới 5%
Đơn hàng từ lớn hơn 10000k
Mã:
HSD: 30/12/2023
Cam Kết 100% Sản Phẩm Chính Hãng
Thời Gian Giao Hàng: Thông Thường 5-10 ngày; 1 Số SP Sẽ Cần Nhiều Thời Gian Hơn
Giá Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ Hotline Để Cập Nhật Giá Chính Xác
Hỗ Trợ Kỹ Thuật 24/7
THƯỜNG ĐƯỢC MUA CÙNG
Bộ điều khiển tốc độ Bộ Điêu Chỉnh bằng tuốc nơ vít rãnh thẳng, với Đầu Nối một lần chạm, loại thẳng hàng Dòng AS□□□1F-D Thông số kỹ thuật

Ký hiệu JIS Sê-ri AS□□□1F-D

Biểu tượng hướng dòng chảy trên cơ thể
Tốc độ dòng chảy và độ dẫn âm
| Người mẫu | AS1001F | AS2001F | AS3001F | AS4001F | |||||
|---|---|---|---|---|---|---|---|---|---|
| Ống Nối Đường kính ngoài | Kích thước số liệu | øø3.2 (đường kính ngoài của ống 3,2 mm), øø4 (đường kính ngoài của ống 4 mm), øø6 (đường kính ngoài của ống 6 mm) | øø4 (đường kính ngoài của ống 4 mm), | øø6 (đường kính ngoài của ống 6 mm) | øø6 (đường kính ngoài của ống 6 mm) | øø8 (đường kính ngoài của ống 8 mm), | øø10 (đường kính ngoài của ống 10 mm), øø12 (đường kính ngoài của ống 12 mm), | øø10 (đường kính ngoài của ống 10 mm), | øø12 (đường kính ngoài của ống 12 mm), |
| Kích thước inch | øø1/8"(đường kính ngoài ống 1/8"), øø5/32"(đường kính ngoài của ống 5/32") øø3/16"(đường kính ngoài ống 3/16"), øø1/4"(đường kính ngoài ống 1/4"), | øø5/32"(đường kính ngoài của ống 5/32") | øø3/16" (đường kính ngoài ống 3/16") và ø1/4"(đường kính ngoài ống 1/4") | øø1/4"(đường kính ngoài ống 1/4"), | øø5/16"(đường kính ngoài của ống 5/16") | øø3/8"(đường kính ngoài của ống 3/8"), | øø3/8"(đường kính ngoài của ống 3/8"), | øø1/2"(đường kính ngoài của ống 1/2"), | |
| kiểm soát dòng chảy Lưu lượng miễn phí | Lưu lượng dòng chảy L/phút (ANR) | 100 | 130 | 230 | 420 | 660 | 920 | 1.050 | 1.390 |
| độ dẫn âm đm3/(s·thanh) | 0,3 | 0,4 | 0,7 | 1.3 | 2 | 2,8 | 3.2 | 4.2 | |
| Phê bình tỷ lệ áp suất | kiểm soát dòng chảy | 0,2 | 0,2 | 0,2 | 0,2 | ||||
| Lưu lượng miễn phí | 0,25 | 0,25 | 0,25 | 0,25 | |||||
*1: Giá trị tốc độ dòng chảy được đo ở áp suất 0,5 MPa và nhiệt độ 20°C.
Van kim: Đặc điểm tốc độ dòng chảy
*Các đặc tính tốc độ dòng chảy là các giá trị đại diện.

Đồ thị AS1001F

đồ thị AS2001F

đồ thị AS3001F

Đồ thị AS4001F
bản vẽ kết cấu

Bản vẽ kết cấu AS1001F

Bản vẽ cấu trúc AS2001F đến AS4001F
| Con số | Sự mô tả | Vật Liệu | Ghi chú |
|---|---|---|---|
| 1 | Thân A | PBT | - |
| 2 | Thân B | Thau | Mạ niken điện phân |
| 3 | Cây kim | Thau | Mạ niken điện phân |
| 4 | Lò xo | *1dây thép | - |
| 5 | con dấu chữ U | HNBR | - |
| 6 | miếng đệm | - | - |
| 7 | Băng cassette | - | - |
| số 8 | Niêm phong | NBR | - |
| 9 | vòng chữ O | NBR | - |
| 10 | Vòng giữ loại C cho lỗ | Thép công cụ | - |
*1: Thép không gỉ chỉ dành cho AS1001F.

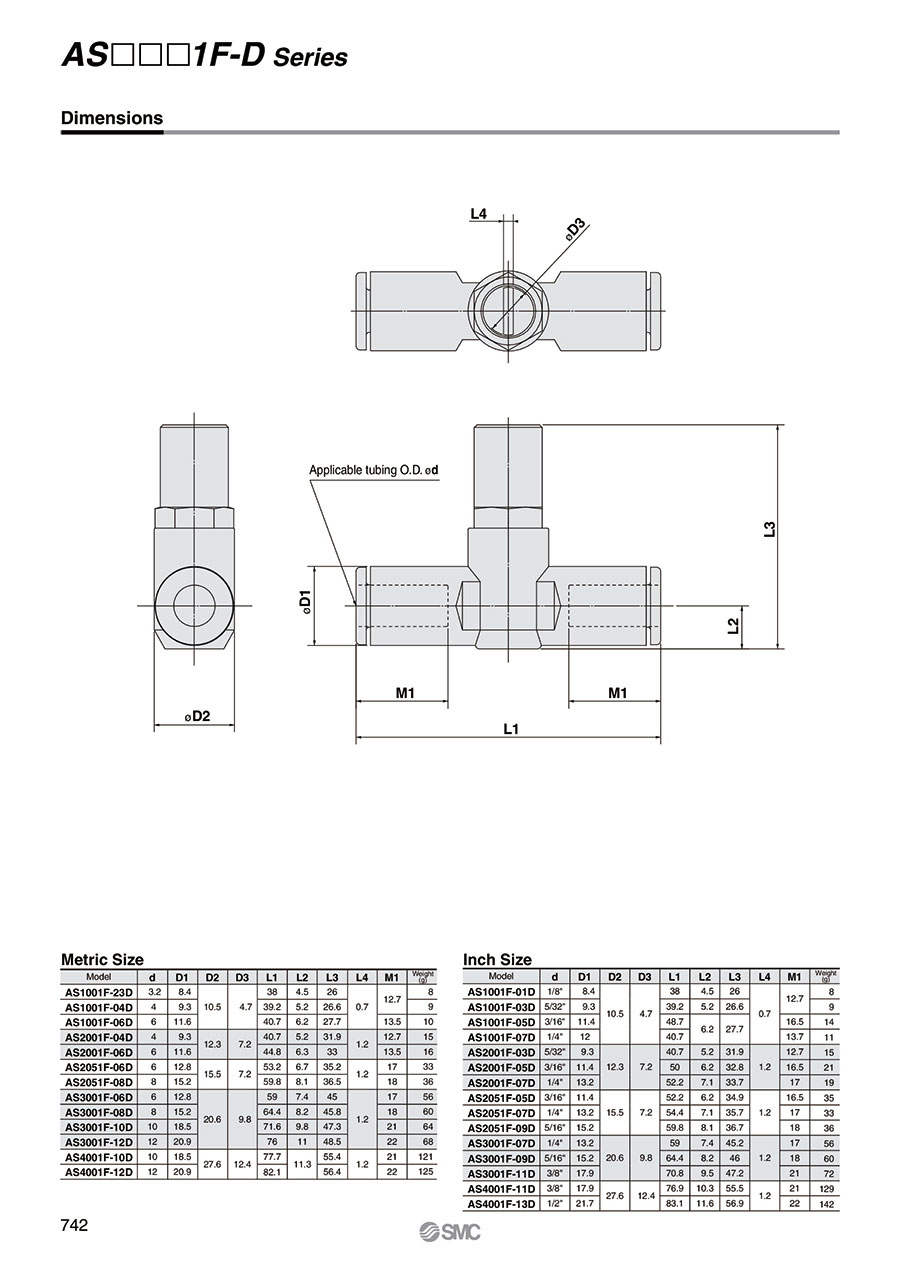

bản vẽ

Bản vẽ kích thước Sê-ri AS□□□1F-D
Kích thước số liệu
(Đơn vị: mm)
| Người mẫu | đ | D1 | D2 | D3 | L1 | L2 | L3 | L4 | M1 | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| AS1001F-23D | 3.2 | 8.4 | 10,5 | 4.7 | 38 | 4,5 | 26 | 0,7 | 12.7 | số 8 |
| AS1001F-04D | 4 | 9.3 | 39.2 | 5.2 | 26,6 | 9 | ||||
| AS1001F-06D | 6 | 11.6 | 40,7 | 6.2 | 27,7 | 13,5 | 10 | |||
| AS2001F-04D | 4 | 9.3 | 12.3 | 7.2 | 40,7 | 5.2 | 31,9 | 1.2 | 12.7 | 15 |
| AS2001F-06D | 6 | 11.6 | 44,8 | 6.3 | 33 | 13,5 | 16 | |||
| AS3001F-06D | 6 | 12.8 | 20.6 | 9,8 | 59 | 7.4 | 45 | 1.2 | 17 | 56 |
| AS3001F-08D | số 8 | 15.2 | 64,4 | 8.2 | 45,8 | 18 | 60 | |||
| AS3001F-10D | 10 | 18,5 | 71.6 | 9,8 | 47.3 | 21 | 64 | |||
| AS3001F-12D | 12 | 20.9 | 76 | 11 | 48,5 | 22 | 68 | |||
| AS4001F-10D | 10 | 18,5 | 27,6 | 12.4 | 77,7 | 11.3 | 55,4 | 1.2 | 21 | 121 |
| AS4001F-12D | 12 | 20.9 | 82.1 | 56,4 | 22 | 125 |
Kích thước inch
(Đơn vị: mm)
| Người mẫu | đ | D1 | D2 | D3 | L1 | L2 | L3 | L4 | M1 | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| AS1001F-01D | 1/8" | 8.4 | 10,5 | 4.7 | 38 | 4,5 | 26 | 0,7 | 12.7 | số 8 |
| AS1001F-03D | 5/32" | 9.3 | 39.2 | 5.2 | 26,6 | 9 | ||||
| AS1001F-05D | 16/3" | 11.4 | 48,7 | 6.2 | 27,7 | 16,5 | 14 | |||
| AS1001F-07D | 1/4" | 12 | 40,7 | 13.7 | 11 | |||||
| AS2001F-03D | 5/32" | 9.3 | 12.3 | 7.2 | 40,7 | 5.2 | 31,9 | 1.2 | 12.7 | 15 |
| AS2001F-05D | 16/3" | 11.4 | 50 | 6.2 | 32,8 | 16,5 | 21 | |||
| AS2001F-07D | 1/4" | 13.2 | 52.2 | 7.1 | 33,7 | 17 | 19 | |||
| AS3001F-07D | 1/4" | 13.2 | 20.6 | 9,8 | 59 | 7.4 | 45.2 | 1.2 | 17 | 56 |
| AS3001F-09D | 16/5" | 15.2 | 64,4 | 8.2 | 46 | 18 | 60 | |||
| AS3001F-11D | 3/8" | 17,9 | 70,8 | 9,5 | 47.2 | 21 | 72 | |||
| AS4001F-11D | 3/8" | 17,9 | 27,6 | 12.4 | 76,9 | 10.3 | 55,5 | 1.2 | 21 | 129 |
| AS4001F-13D | 1/2" | 21.7 | 83.1 | 11.6 | 56,9 | 22 | 142 |
Các biện pháp phòng ngừa
- *Trước khi sử dụng, hãy luôn tham khảo danh mục của nhà sản xuất về các biện pháp phòng ngừa an toàn cũng như thiết bị điều khiển truyền động và các biện pháp phòng ngừa chung.
- * Hình ảnh sản phẩm là mẫu đại diện. Sự xuất hiện có thể khác với sản phẩm thực tế.
- *Xem danh mục của nhà sản xuất để biết thông tin khác ngoài thông tin trên.

| một phần số | Giá bán | Số lượng Đặt hàng tối thiểu. | Khối lượng chiết khấu | ngày vận chuyểnSố ngày giao hàng | Lưu lượng dòng chảy (l/phút) | Ống Nối áp dụng OD mm (mm) | Kích thước inch OD Ống Nối áp dụng (inch) | Kích thước Thân | Thông số kỹ thuật đặt hàng |
|---|---|---|---|---|---|---|---|---|---|
| AS1001F-01D | 250.400 VNĐ | 1 miếng) | 32 ngày | 100 | - | 1/8 | tiêu chuẩn M5 | Không có | |
| AS1001F-01D-X21 | - | 1 miếng) | Báo giá | 100 | - | 1/8 | tiêu chuẩn M5 | Không dầu mỡ (lớp phủ flo bịt kín) + van tiết lưu (không có van kiểm tra) | |
| AS1001F-03D | 242.400 VNĐ | 1 miếng) | 32 ngày | 100 | - | 32/5 | tiêu chuẩn M5 | Không có | |
| AS1001F-04D | 242.400 VNĐ | 1 miếng) | Cùng ngày | 100 | 4 | - | tiêu chuẩn M5 | Không có | |
| AS1001F-04D-X12 | - | 1 miếng) | Báo giá | 100 | 4 | - | tiêu chuẩn M5 | Chất bôi trơn: Vaseline | |
| AS1001F-04D-X21 | - | 1 miếng) | Báo giá | 100 | 4 | - | tiêu chuẩn M5 | Không dầu mỡ (lớp phủ flo bịt kín) + van tiết lưu (không có van kiểm tra) | |
| AS1001F-04D-X214 | - | 1 miếng) | Báo giá | 100 | 4 | - | tiêu chuẩn M5 | Van tiết lưu (không có van kiểm tra) | |
| AS1001F-05D | 242.400 VNĐ | 1 miếng) | 32 ngày | 100 | - | 16/3 | tiêu chuẩn M5 | Không có | |
| AS1001F-06D | 242.400 VNĐ | 1 miếng) | 32 ngày | 100 | 6 | - | tiêu chuẩn M5 | Không có | |
| AS1001F-06D-X12 | 236.694 VNĐ | 1 miếng) | 37 ngày | 100 | 6 | - | tiêu chuẩn M5 | Chất bôi trơn: Vaseline | |
| AS1001F-06D-X21 | - | 1 miếng) | Báo giá | 100 | 6 | - | tiêu chuẩn M5 | Không dầu mỡ (lớp phủ flo bịt kín) + van tiết lưu (không có van kiểm tra) | |
| AS1001F-06D-X214 | - | 1 miếng) | Báo giá | 100 | 6 | - | tiêu chuẩn M5 | Van tiết lưu (không có van kiểm tra) | |
| AS1001F-07D | 242.400 VNĐ | 1 miếng) | 32 ngày | 100 | - | 1/4 | tiêu chuẩn M5 | Không có | |
| AS1001F-23D | 250.400 VNĐ | 1 miếng) | 32 ngày | 100 | 3.2 | - | tiêu chuẩn M5 | Không có | |
| AS1001F-23D-X12 | - | 1 miếng) | Báo giá | 100 | 3.2 | - | tiêu chuẩn M5 | Chất bôi trơn: Vaseline | |
| AS1001F-23D-X21 | - | 1 miếng) | Báo giá | 100 | 3.2 | - | tiêu chuẩn M5 | Không dầu mỡ (lớp phủ flo bịt kín) + van tiết lưu (không có van kiểm tra) | |
| AS1001F-23D-X214 | - | 1 miếng) | Báo giá | 100 | 3.2 | - | tiêu chuẩn M5 | Van tiết lưu (không có van kiểm tra) | |
| AS2001F-03D | 317.600 VNĐ | 1 miếng) | 32 ngày | 130 | - | 32/5 | tiêu chuẩn 1/8 | Không có | |
| AS2001F-04D | 317.600 VNĐ | 1 miếng) | 32 ngày | 130 | 4 | - | tiêu chuẩn 1/8 | Không có | |
| AS2001F-04D-X12 | - | 1 miếng) | Báo giá | 130 | 4 | - | tiêu chuẩn 1/8 | Chất bôi trơn: Vaseline | |
| AS2001F-04D-X21 | - | 1 miếng) | Báo giá | 130 | 4 | - | tiêu chuẩn 1/8 | Không dầu mỡ (lớp phủ flo bịt kín) + van tiết lưu (không có van kiểm tra) | |
| AS2001F-04D-X214 | - | 1 miếng) | Báo giá | 130 | 4 | - | tiêu chuẩn 1/8 | Van tiết lưu (không có van kiểm tra) | |
| AS2001F-05D | 317.600 VNĐ | 1 miếng) | 32 ngày | 230 | - | 16/3 | tiêu chuẩn 1/8 | Không có | |
AS2001F-06D<
